6. April 2026BME Modularsystem Reparatur – seltenes DIY-System von Baumann Musik Elektronik
Reparatur eines BME Modularsystems
Diese Seite zeigt die BME Modularsystem Reparatur eines seltenen DIY-Systems. Die BME Modularsystem Reparatur stellt aufgrund der besonderen Bauweise dieser Systeme eine besondere Herausforderung dar.
Das BME Modularsystem gehört zu den ungewöhnlichsten analogen Modularsystemen, die mir bisher in die Werkstatt gekommen sind. Schon der erste Eindruck zeigt, dass man es hier nicht mit einem gewöhnlichen Seriengerät zu tun hat. Das System ist groß, schwer, eigenständig aufgebaut und folgt einem Konzept, das heute fast vergessen ist: Die eigentlichen Module wurden von BME geliefert, der Rest entstand in Handarbeit beim Nutzer.
Genau das macht diese Systeme heute so interessant – und zugleich so anspruchsvoll in der Reparatur. Denn jedes Exemplar ist ein Stück weit ein Einzelstück. Die Qualität des Aufbaus, die Verdrahtung, die Netzteillösung und selbst das Gehäuse hängen stark davon ab, wie sorgfältig der damalige Erbauer gearbeitet hat.
In diesem Fall sollte das System nach langer Standzeit wieder in Betrieb genommen werden. Was zunächst wie eine überschaubare Instandsetzung wirkte, entwickelte sich schnell zu einer typischen Reparatur an einem historischen DIY-Modularsystem: mit Kurzschluss, Netzteilschaden, einem nicht mehr rettbaren Modul und einer umfassenden Überarbeitung der Peripherie.
Der große Rahmen zeigt sehr schön, wie imposant dieses System aufgebaut ist. Das Holzgehäuse ist ein Eigenbau, ebenso große Teile der mechanischen und elektrischen Peripherie. Auffällig ist sofort die ungewöhnliche Patchfeld-Lösung: Statt Klinkenbuchsen kamen hier Chinch-Buchsen zum Einsatz. Das ist bei Modularsystemen eher unüblich, gehört bei diesem BME-System aber zum historischen Konzept.
Auch die Modulaufteilung wirkt sehr durchdacht. VCA, ADSR, Audio Mixer, Noise, VCF und Multiple-Filter sind nicht nur funktional vorhanden, sondern in einer Weise ausgeführt, die klar erkennen lässt, dass hier nicht nur ein Techniker, sondern auch ein musikalisch denkender Entwickler am Werk war. Die Funktionen greifen logisch ineinander und das System klingt entsprechend überzeugend.
Der kleinere Rahmen ergänzt das System um weitere zentrale Klang- und Steuermodule. Hier finden sich unter anderem VCOs, Shaper, PWM-Shaper, Sample & Hold, Slew Limiter und die Keyboard-Anbindung. Gerade dieser kleinere Rahmen macht deutlich, wie ambitioniert das Gesamtkonzept war. Das BME-System war eben kein improvisierter Selbstbau-Synthesizer, sondern ein ernsthaft durchdachtes Instrument.
Ein interessantes Detail zeigt sich im unteren Bereich des Gehäuses: Der Nutzer hat hier eine Reihe von Bohrlöchern als Belüftung eingebracht. Das ist ein typisches Beispiel für die individuelle Bauweise dieser Systeme. Solche Lösungen wurden oft pragmatisch umgesetzt – funktional gedacht, aber handwerklich je nach Erfahrung unterschiedlich ausgeführt.
Man merkt dem System an, dass sein Entwickler musikalisch wie technisch genau wusste, was er tat. Die Module sind sinnvoll gewählt, sauber aufeinander abgestimmt und klanglich ausgesprochen interessant. Solche Systeme wirken nicht wie ein Experimentierkasten, sondern wie ein Werkzeug für Musiker.
Zum System gehört auch die passende Tastatur. Sie ist gestalterisch ebenso eigenständig wie das restliche System und zeigt, wie geschlossen das Gesamtkonzept gedacht war. Besonders bemerkenswert ist, dass hier bereits eine frühe Form der Anschlagdynamik beziehungsweise Velocity-Steuerung vorgesehen war. Für ein System dieser Art und Zeit ist das alles andere als selbstverständlich und unterstreicht den hohen Anspruch des Entwicklers.
Gerade an solchen Details erkennt man, dass BME nicht einfach nur technische Baugruppen angeboten hat, sondern ein musikalisch relevantes System. Die Tastatur ist kein beliebiges Zubehör, sondern Teil eines durchdachten Spiel- und Steuerkonzepts.
Die BME Modularsystem Reparatur solcher Systeme ist aufgrund der individuellen Bauweise besonders aufwendig.

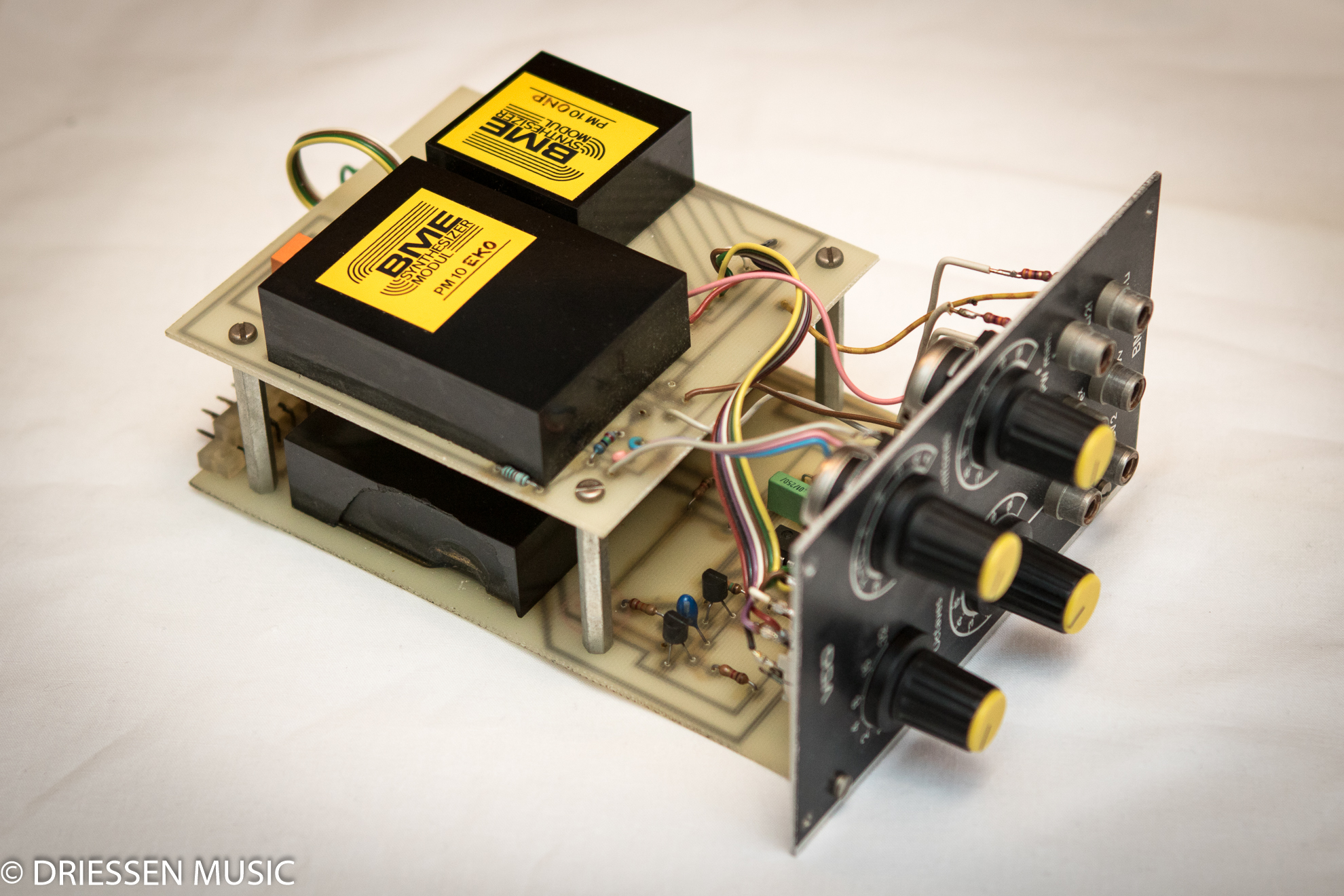

Auf diesem Foto sieht man sehr gut das eigentliche Prinzip des BME-Systems. Die zentralen Module wurden als vergossene Einheiten geliefert. Das heißt: Die empfindliche eigentliche Elektronik steckt in geschlossenen Blöcken und ist von außen nicht zugänglich. Der Nutzer musste dann die umgebende Peripherie selbst aufbauen – also Platinen herstellen, Bauteile bestücken, Buchsen verdrahten, Potentiometer anschließen und das Gesamtsystem mechanisch integrieren.
Genau darin liegt heute die besondere Herausforderung. Während man an klassischen Synthesizern oft direkt auf der Originalplatine arbeitet, hat man es hier mit einer Mischform aus industriell gefertigtem Modul und individuell aufgebauter Infrastruktur zu tun. Fehler können also sowohl im Netzteil, in der Verdrahtung oder auf den selbst hergestellten Platinen liegen – als auch im vergossenen Modul selbst. Und wenn letzteres betroffen ist, wird es problematisch, denn solche Module lassen sich praktisch nicht öffnen oder intern reparieren.
Das letzte Foto zeigt eine der vielen vom Nutzer selbst geätzten Platinen. Genau so wurden diese Systeme damals aufgebaut. BME lieferte die Layouts, die dann üblicherweise im Copyshop auf transparente Folie gebracht wurden. Anschließend wurden kupferbeschichtete Platinen – oft im Euroformat – belichtet, entwickelt, geätzt, gebohrt und schließlich bestückt.
Solche Platinen sind technisch wie historisch äußerst spannend, aber aus Reparatursicht immer mit Vorsicht zu betrachten. Die Qualität hängt stark vom damaligen Aufbau ab. Leiterbahnen können schmal, empfindlich oder nachträglich verändert worden sein. Lötstellen, Drahtbrücken und Modifikationen erzählen oft die halbe Geschichte eines solchen Systems. Gleichzeitig macht genau das den Reiz aus: Man sieht hier nicht nur Elektronik, sondern echte gebaute Synthesizergeschichte.
Typische Probleme bei der BME Modularsystem Reparatur
Bei der BME Modularsystem Reparatur zeigen sich immer wieder typische Schwachstellen, die durch die besondere Bauweise als DIY-System bedingt sind:
- Netzteildefekte und beschädigte Gleichrichter
- Kurzschlüsse durch gealterte Kabel oder unsaubere Verdrahtung
- Defekte oder nicht mehr funktionierende vergossene Module
- Kontaktprobleme an Buchsen und Steckverbindungen
- Gealterte Elektrolytkondensatoren
BME Modularsystem Reparatur nach Kurzschluss
Dieses BME Modularsystem sollte nach langer Zeit wieder genutzt werden. Der Besitzer wollte das spröde gewordene Keyboardkabel austauschen und hat dabei vermutlich einen Kurzschluss verursacht. Danach zeigte das System einen Defekt und musste überprüft werden.
Die Fehlersuche begann im Netzteil. Dort zeigte sich recht schnell ein defekter Gleichrichter. Solche Schäden sind bei älteren Anlagen nach einem Kurzschluss nicht ungewöhnlich, vor allem dann nicht, wenn die Schutzbeschaltung begrenzt ist oder das Netzteil individuell aufgebaut wurde. Nach dem Austausch des Gleichrichters ließ sich die Stromversorgung zunächst wiederherstellen.
Allerdings blieb es nicht bei diesem einen Schaden. Bei der weiteren Prüfung zeigte sich, dass auch ein VCA-Modul etwas abbekommen hatte. Das Modul wies auf der positiven Spannungsversorgung am Eingang einen Kurzschluss auf. An diesem Punkt zeigte sich der Nachteil des BME-Konzepts: Da die Module vergossen sind, ist eine eigentliche Reparatur am Innenleben nicht möglich. Das betroffene VCA-Modul musste deshalb stillgelegt werden, um den Rest des Systems wieder sicher betreiben zu können.
Da das System ohnehin offen auf dem Tisch stand, bot sich eine weitergehende Überarbeitung an. Ich habe in diesem Zuge sämtliche Matsushita-Elkos ersetzt. Nach so vielen Jahren ist das eine sinnvolle vorbeugende Maßnahme, um Stabilität und Betriebssicherheit wiederherzustellen. Zusätzlich wurden alle Kontakte gereinigt, um Übergangswiderstände und Kontaktprobleme zu minimieren.
Ein Austausch bestimmter Bauteile, etwa der vorhandenen Chinch-Buchsen, war nicht gewünscht. Das ist bei solchen historischen Anlagen verständlich, denn oft soll der originale Charakter möglichst erhalten bleiben. Gerade die Chinch-Patchbuchsen gehören hier zum Erscheinungsbild und zur Eigenart des Systems, auch wenn sie aus heutiger Sicht gegenüber Klinkenbuchsen gewisse praktische Nachteile haben.
Trotz der aufwendigen Konstruktion und der ungewöhnlichen Technik bleibt vor allem eines hängen: Dieses System ist außergewöhnlich gut durchdacht und klingt hervorragend. Die Module wirken musikalisch sinnvoll, nicht bloß technisch interessant. Man merkt sofort, dass der Entwickler ein echter Experte war – musikalisch wie elektronisch. Genau das macht ein BME Modularsystem heute so besonders: Es ist nicht nur selten, sondern auch als Instrument ernst zu nehmen.
Die Reparatur solcher Systeme ist immer mehr als ein bloßer Austausch defekter Bauteile. Man arbeitet sich durch Netzteil, Eigenbau-Peripherie, Verdrahtung, historische Fertigungsmethoden und nicht zuletzt durch die Eigenheiten eines Systems, das aus heutiger Sicht zwischen industriellem Produkt und handgebautem Unikat steht.
Gerade deshalb sind BME Modularsysteme so faszinierend. Sie verbinden klangliche Qualität, ein ungewöhnlich durchdachtes Konzept und einen hohen historischen Wert. Gleichzeitig erfordern sie bei Wartung und Reparatur viel Erfahrung mit analoger Elektronik, DIY-Aufbauten und individueller Fehlersuche.
Wer ein solches System besitzt, hat kein gewöhnliches Modularsystem vor sich, sondern ein seltenes Stück deutscher Synthesizergeschichte.
