9. April 2026Korg PS-3100 Reparatur – Polyphoner Analog Synthesizer
Korg PS3100 Synthesizer Reparatur Service
Korg PS-3100 Synthesizer
Der Korg PS-3100 ist ein polyphoner Analog-Synthesizer aus der PS-Serie und wurde Ende der 1970er Jahre gebaut. Im Gegensatz zu vielen anderen Synthesizern dieser Zeit verfügt er über eine vollständig paraphone Architektur mit fest zugeordneten Stimmen, was ihm seinen charakteristischen Klang verleiht.
Besonders auffällig sind die umfangreichen Modulationsmöglichkeiten sowie das integrierte Resonator-Filter, das den Sound zusätzlich prägt. Geräte dieser Serie sind heute selten und aufgrund ihrer komplexen Bauweise entsprechend anspruchsvoll in der Wartung und Reparatur.
Erster Eindruck und typische Problemstellen
Ein Blick auf die Rückseite zeigt links das Netzteil sowie die einzelnen Karten. Für den Servicetechniker fallen sofort die lila Matsushita-Elkos ins Auge – ein bekanntes Problem bei Geräten dieser Serie.
Aus Erfahrung ist hier davon auszugehen, dass bereits Leiterbahnen durch ausgelaufenen Elektrolyt beschädigt wurden. Zudem müssen in solchen Fällen häufig die Edge-Connector erneuert werden, da auch diese unter Korrosion leiden.
Bei einem ersten Funktionstest gab der PS-3100 lediglich vereinzelte Geräusche von sich. Die Spannungen des Netzteils waren jedoch unauffällig, sodass die Ursache der Fehlfunktion an anderer Stelle zu suchen war.
Defekte Elektrolytkondensatoren (Elkos)
Auf dem nächsten Bild ist exemplarisch ein 33 µF Elektrolytkondensator zu sehen, bei dem bereits deutlich Elektrolyt ausgelaufen ist. Es handelt sich um einen typischen Matsushita-Elko – ein bekanntes Problem bei Geräten dieser Zeit.
Elektrolytkondensatoren (kurz: Elkos) sind Bauteile zur Glättung und Stabilisierung von Spannungen. In Synthesizern übernehmen sie an vielen Stellen wichtige Funktionen in der Stromversorgung und Signalführung.
Im Korg PS-3100 sind eine große Anzahl dieser Elkos verbaut. In diesem Gerät waren ausnahmslos alle Matsushita-Elkos betroffen und bereits sichtbar ausgelaufen.
Das austretende Elektrolyt ist hochkorrosiv und greift Leiterbahnen, Bauteile und Kontakte an. Dadurch entstehen häufig Unterbrechungen, Kriechströme und schwer nachvollziehbare Fehlfunktionen – bis hin zum kompletten Ausfall einzelner Baugruppen.
Beschädigte Leiterbahnen durch ausgelaufenes Elektrolyt
Das Detailbild der Platine zeigt deutlich die Auswirkungen des ausgelaufenen Elektrolyts. Die Kupferbahn an der betroffenen Stelle ist vollständig zerfressen, und auch zahlreiche weitere Leiterbahnen sind bereits angegriffen.
Typisch sind die dunklen „Schatten“, die sich um den Minuspol der Elkos auf der Platine bilden. Diese Rückstände sind ein klarer Hinweis darauf, wie weit sich das Elektrolyt bereits ausgebreitet hat.
Da es sich um eine beidseitige Platine handelt, müssen immer beide Seiten sorgfältig geprüft werden. Schäden sind oft nicht nur auf den ersten Blick sichtbar, sondern zeigen sich auch auf der Rückseite oder unter Bauteilen.
In diesem Fall waren auch die Trimmpotentiometer für die Stimmung (Tuning) betroffen. Durch das ausgelaufene Elektrolyt wurden sie in Mitleidenschaft gezogen und mussten ersetzt werden.
Die Instandsetzung umfasst das vollständige Entfernen des Elektrolyts, das Wiederherstellen der beschädigten Leiterbahnen sowie die anschließende Durchgangsprüfung. Abschließend werden die betroffenen Stellen gegen weitere Korrosion geschützt.
Defekte Edge-Connectoren
Das Detailbild zeigt die Edge-Connectoren der Karten. Bei diesen alten Kunststoffträgern ist ein typisches Problem zu erkennen: Das Material wird mit der Zeit spröde und beginnt zu reißen.
Diese Schäden sind nicht immer sofort offensichtlich, betreffen aber in der Regel nahezu alle Verbinder im Gerät. Mechanische Spannungen und Alterung führen dazu, dass die Kontaktleisten ihre Stabilität verlieren und keine zuverlässige Verbindung mehr gewährleisten.
In diesem Fall mussten die betroffenen Edge-Connectoren vollständig ersetzt werden. Das bedeutet erheblichen Aufwand, da sämtliche Verbindungen von Hand ausgelötet und anschließend einzeln wieder neu verlötet werden müssen.
Zum Einsatz kamen hochwertige Ersatzverbinder, um langfristig eine stabile und zuverlässige Kontaktierung sicherzustellen.
Überarbeitete Baugruppen und Instandsetzung
Nach der vollständigen Überarbeitung zeigen sich die Baugruppen wieder in einwandfreiem Zustand. Alle betroffenen Bereiche wurden gereinigt, beschädigte Leiterbahnen instand gesetzt und die kritischen Bauteile ersetzt.
Im Zuge der Komplettüberholung wurden sämtliche Elektrolytkondensatoren erneuert, um zukünftige Schäden durch auslaufendes Elektrolyt auszuschließen. Zusätzlich wurden betroffene Trimmpotentiometer ersetzt und neu abgeglichen.

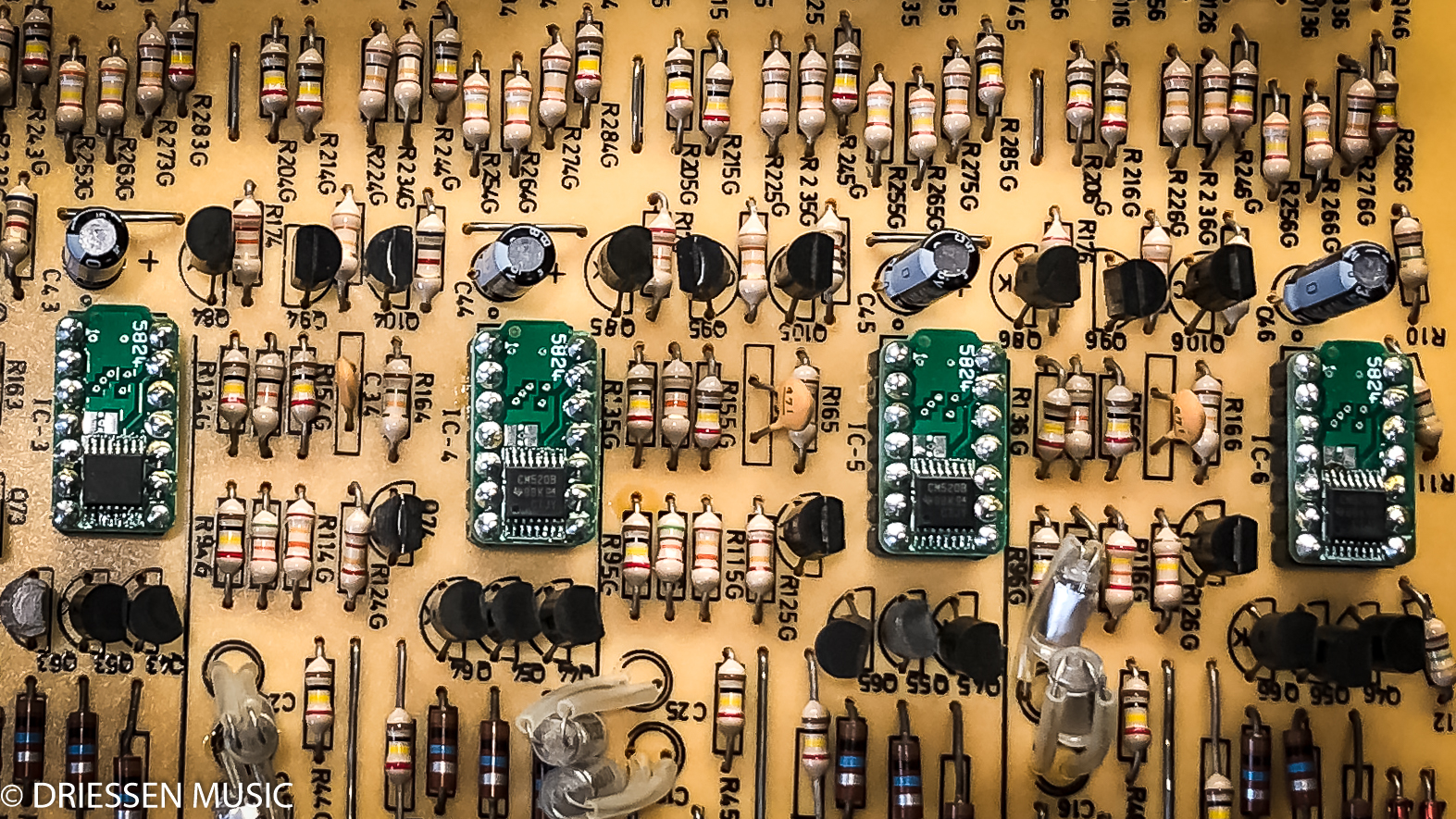

Ein Teil der originalen MM5824-Bausteine war bereits defekt und musste ersetzt werden. In diesem Zuge wurden sie durch moderne, zuverlässige Clones ersetzt, um sowohl die Funktion wiederherzustellen als auch eine langfristig stabile Lösung zu gewährleisten.
Besonderes Augenmerk lag auf einer sauberen und dauerhaften Instandsetzung, sodass die ursprüngliche Funktion und Stabilität des Instruments wieder vollständig hergestellt werden konnte.
Typische Probleme bei der Korg PS-3100 Reparatur
Bei Geräten wie dem Korg PS-3100 treten häufig altersbedingte Probleme auf, die eine umfassende Überarbeitung erforderlich machen.
Dazu gehören insbesondere ausgelaufene Elektrolytkondensatoren, die Leiterbahnen und Bauteile beschädigen, sowie spröde und rissige Edge-Connectoren, die keine zuverlässige Verbindung mehr gewährleisten.
Auch Trimmpotentiometer können durch das Elektrolyt in Mitleidenschaft gezogen werden und führen zu Problemen bei der Stimmung und Stabilität des Instruments.
Darüber hinaus sind bestimmte Bausteine wie die MM5824 anfällig für Ausfälle, was zu Fehlfunktionen einzelner Baugruppen führen kann.
Warnhinweis
Sicherheitshinweis: Lebensgefährliche Spannungen
In elektronischen Geräten können lebensgefährliche Spannungen anliegen. Wenn du nicht genau weißt, was du tust, solltest du solche Arbeiten nicht selbst durchführen.
Das Arbeiten an solchen Geräten erfolgt auf eigene Gefahr.
Reparaturbericht
Ich dokumentiere Reparaturen als Referenz für mich selbst und für dich. Ich restauriere und repariere Synthesizer mit Schwerpunkt auf Vintage-Synthesizern, Drumcomputern und anderem historischem Equipment in Düsseldorf. Wenn du ein Problem mit deinem Synthesizer hast, melde dich gern bei mir.
