Roland Jupiter-4 mit typischen Altersproblemen

Der Roland Jupiter-4 gehört heute zu den klassischen Vintage-Synthesizern, bei denen eine Reparatur häufig weit über die Beseitigung eines einzelnen Fehlers hinausgeht. Viele Geräte sind inzwischen seit Jahrzehnten in Betrieb und waren teilweise noch nie umfassend überholt worden.

Bei diesem Jupiter-4 zeigten sich gleich mehrere altersbedingte Probleme. Besonders auffällig waren stark verschmutzte Schiebepotentiometer, ein bereits ausgelaufener Akku sowie die problematischen violetten Matsushita-Elkos.

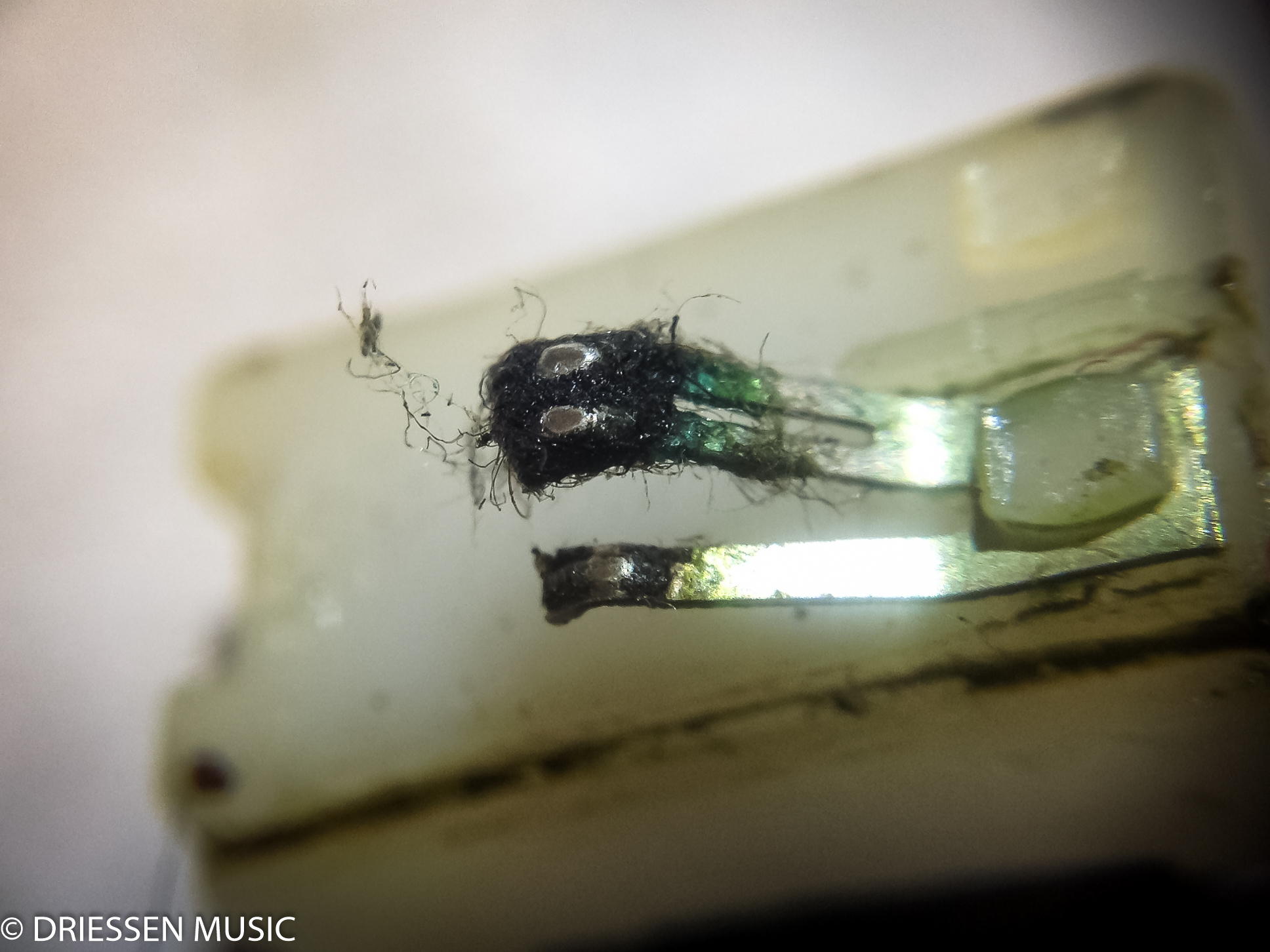

Kratzende Fader: Staub und altes Fett werden zur Paste

Bei einem Jupiter-4 – und generell bei Synthesizern, die über viele Jahre nicht oder noch nie fachgerecht gewartet wurden – sammelt sich in den Schiebepotentiometern eine erhebliche Menge Schmutz.

Staub verbindet sich mit dem alten Schmierstoff und bildet mit der Zeit eine regelrechte Paste. Diese Ablagerungen können zu Kontaktproblemen, Wertesprüngen und kratzenden Fadern führen.

Kontaktspray allein kann solche Verschmutzungen nicht zuverlässig beseitigen. Deshalb werden die Fader bei einer vollständigen Überholung zerlegt und die einzelnen Kontaktflächen gründlich gereinigt.

Die Schleifer und Kontaktbahnen wurden mit 99,9 % Isopropanol gereinigt. Anschließend wurden die Fader wieder fachgerecht geschmiert und montiert.

Ausgelaufener Akku im Roland Jupiter-4

Ein besonders kritischer Punkt beim Jupiter-4 ist der alte Speicherakku. Bei den Jupiter-4, die bisher in meiner Werkstatt waren, habe ich praktisch keinen originalen Akku gesehen, der die vergangenen Jahrzehnte unbeschadet überstanden hätte.

Auslaufendes Elektrolyt kann Leiterbahnen, Lötstellen, Bauteile und Steckverbinder beschädigen. Das Problem beschränkt sich dabei nicht zwingend auf den unmittelbar sichtbaren Bereich rund um den Akku.

Die Flüssigkeit kann in angeschlossenen Leitungen unter der Isolierung weiterwandern und dadurch auch Kabel, Stecker und weiter entfernte Bereiche der Elektronik angreifen. Deshalb muss bei einem ausgelaufenen Akku immer der gesamte betroffene Bereich sorgfältig kontrolliert werden.

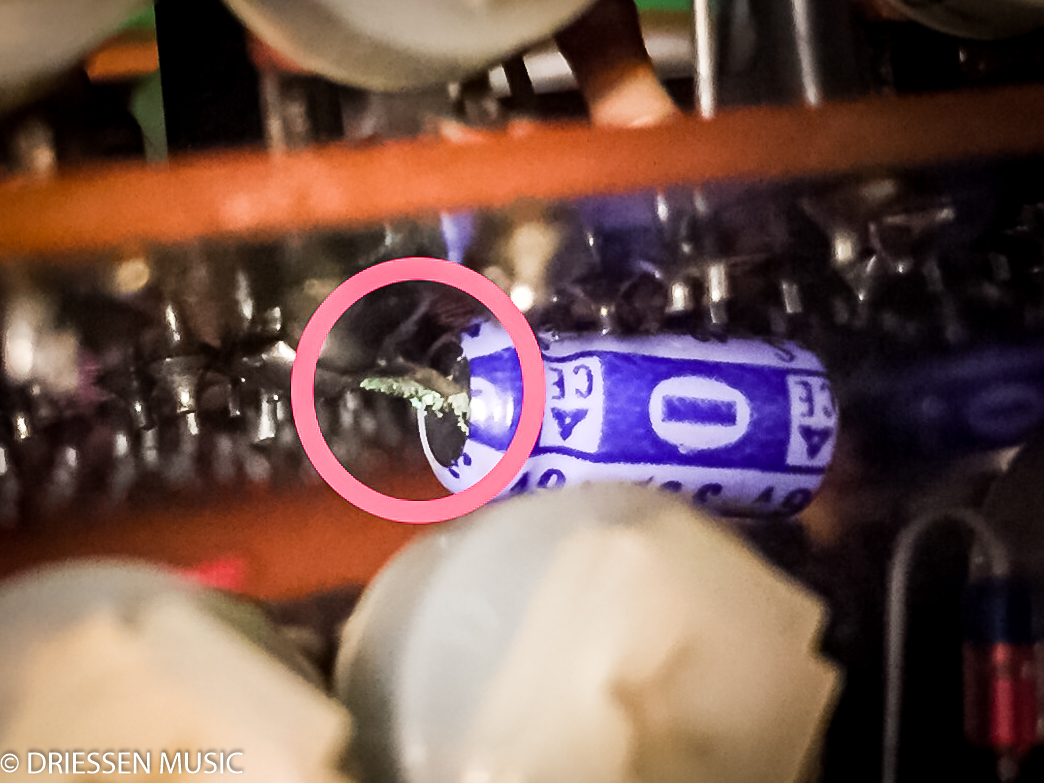

Problematische Matsushita-Elkos im Jupiter-4

Eine weitere bekannte Schwachstelle des Roland Jupiter-4 sind die violetten Matsushita-Elektrolytkondensatoren. Bei diesen Bauteilen ist Leckage heute keine Ausnahme mehr.

Manche defekten Elkos lassen sich bereits bei einer sorgfältigen Sichtprüfung eindeutig erkennen, ohne dass sie dafür zunächst ausgelötet werden müssen.

Das größere Problem ist jedoch, dass äußerlich unauffällige Exemplare keineswegs automatisch in Ordnung sind. Bei den von mir überholten Jupiter-4 liegt die Quote auslaufender Matsushita-Elkos praktisch bei nahezu 100 %.

Häufig sind zumindest die Leiterbahnen und Anschlussflächen bereits chemisch angegriffen. Deshalb reicht es nicht aus, nur offensichtlich defekte Kondensatoren zu ersetzen. Der Zustand der umliegenden Leiterplatte muss ebenfalls sorgfältig kontrolliert und gegebenenfalls aufgearbeitet werden.

Sogar ein neuer Elko zeigte bereits Elektrolyt

Beim Austausch der alten Kondensatoren gab es in diesem Fall noch eine ungewöhnliche Überraschung. Einer der neuen Elektrolytkondensatoren zeigte bereits vor dem Einbau sichtbare Spuren von Elektrolyt am Anschlussdraht.

Einen solchen Fall habe ich bei einem neuen Elko bislang nur dieses eine Mal erlebt. Bei einer Lagerzeit von weniger als einem Jahr muss hier etwas außergewöhnlich schiefgelaufen sein.

Genau deshalb kontrolliere ich jedes neu einzubauende Bauteil vor dem Einbau sorgfältig. Dieser Kondensator wurde dadurch rechtzeitig erkannt und gar nicht erst verwendet.

Schalter reinigen statt nur Kontaktspray verwenden

Zu einer vollständigen Überholung des Jupiter-4 gehören auch sämtliche Schalter. Auch hier sammeln sich über Jahrzehnte Schmutz, Oxidation und Ablagerungen an den Kontaktflächen.

Die Schalter wurden kontrolliert und gründlich gereinigt. Dabei geht es nicht darum, lediglich Kontaktspray in das Bauteil zu geben, sondern vorhandene Ablagerungen tatsächlich zu entfernen und die Kontaktflächen wieder in einen zuverlässigen Zustand zu bringen.

Weitere Arbeiten bei der Vollrestauration

Neben Akku, Elkos, Fadern und Schaltern gehört zu einer solchen Überholung auch eine umfassende Kontrolle der restlichen Elektronik.

Sämtliche relevanten Lötstellen wurden kontrolliert und auffällige beziehungsweise gealterte Verbindungen nachgearbeitet. Ebenso wurden Steckverbinder, Kabel und Platinen auf Korrosion, Verschmutzung und weitere altersbedingte Auffälligkeiten geprüft.

Abschließend erfolgte eine vollständige Funktionskontrolle des Instruments. Nach Abschluss der Reparatur- und Reinigungsarbeiten wurde der Roland Jupiter-4 vollständig kalibriert, damit Oszillatoren, Filter und weitere Abgleichpunkte wieder innerhalb ihrer vorgesehenen Werte arbeiten.

Fazit zur Roland Jupiter-4 Reparatur

Gerade beim Roland Jupiter-4 zeigt sich, warum eine reine Fehlerbehebung bei einem über 40 Jahre alten Synthesizer häufig nicht ausreicht. Ein ausgelaufener Akku, problematische Matsushita-Elkos sowie stark verschmutzte Fader und Schalter können langfristig erhebliche Folgeschäden verursachen.

Eine gründliche Überholung bedeutet deshalb nicht nur, defekte Teile auszutauschen, sondern auch vorhandene Schäden frühzeitig zu erkennen, Kontaktflächen sorgfältig zu reinigen, gefährdete Bereiche der Elektronik zu kontrollieren und das Instrument anschließend vollständig zu prüfen und zu kalibrieren.
