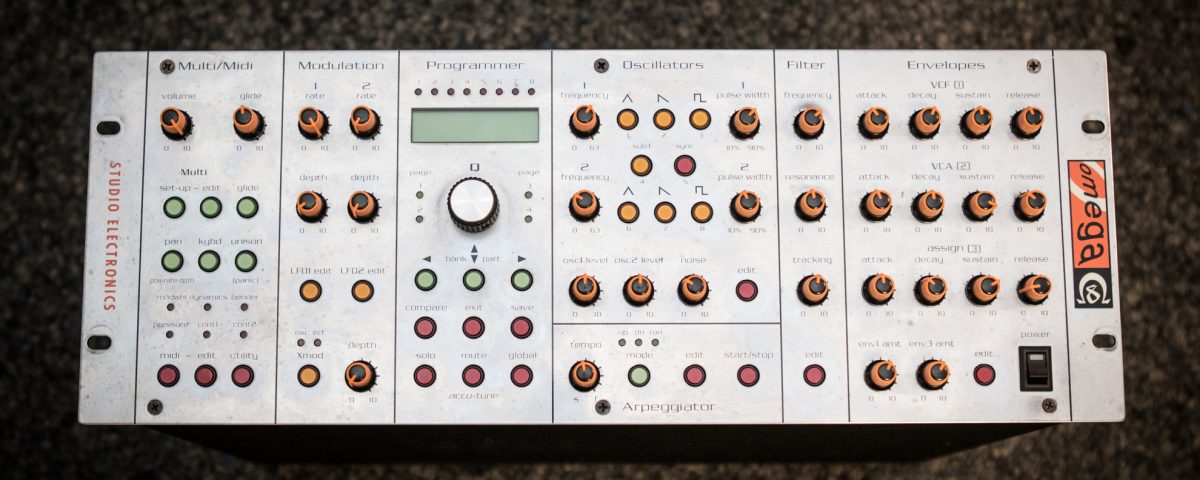

Studio Electronics Omega 8 auf der Werkbank

Der Omega 8 wurde persönlich in meiner Werkstatt angeliefert.
Das Gerät zeigte leichte Gebrauchsspuren, befand sich ansonsten
aber in einem unauffälligen optischen Zustand.

Laut Fehlerbeschreibung des Kunden erzeugte die erste Stimme
abhängig von den Mixer-Einstellungen laute Störgeräusche.
Der Kunde hatte den Synthesizer bereits geöffnet und dabei
ein beschädigtes Bauteil entdeckt.

Da die Beschädigung bereits auf einem Foto des Kunden deutlich
zu erkennen war, habe ich zunächst auf einen Funktionstest verzichtet.
Zuerst musste das betroffene Bauteil überprüft werden.

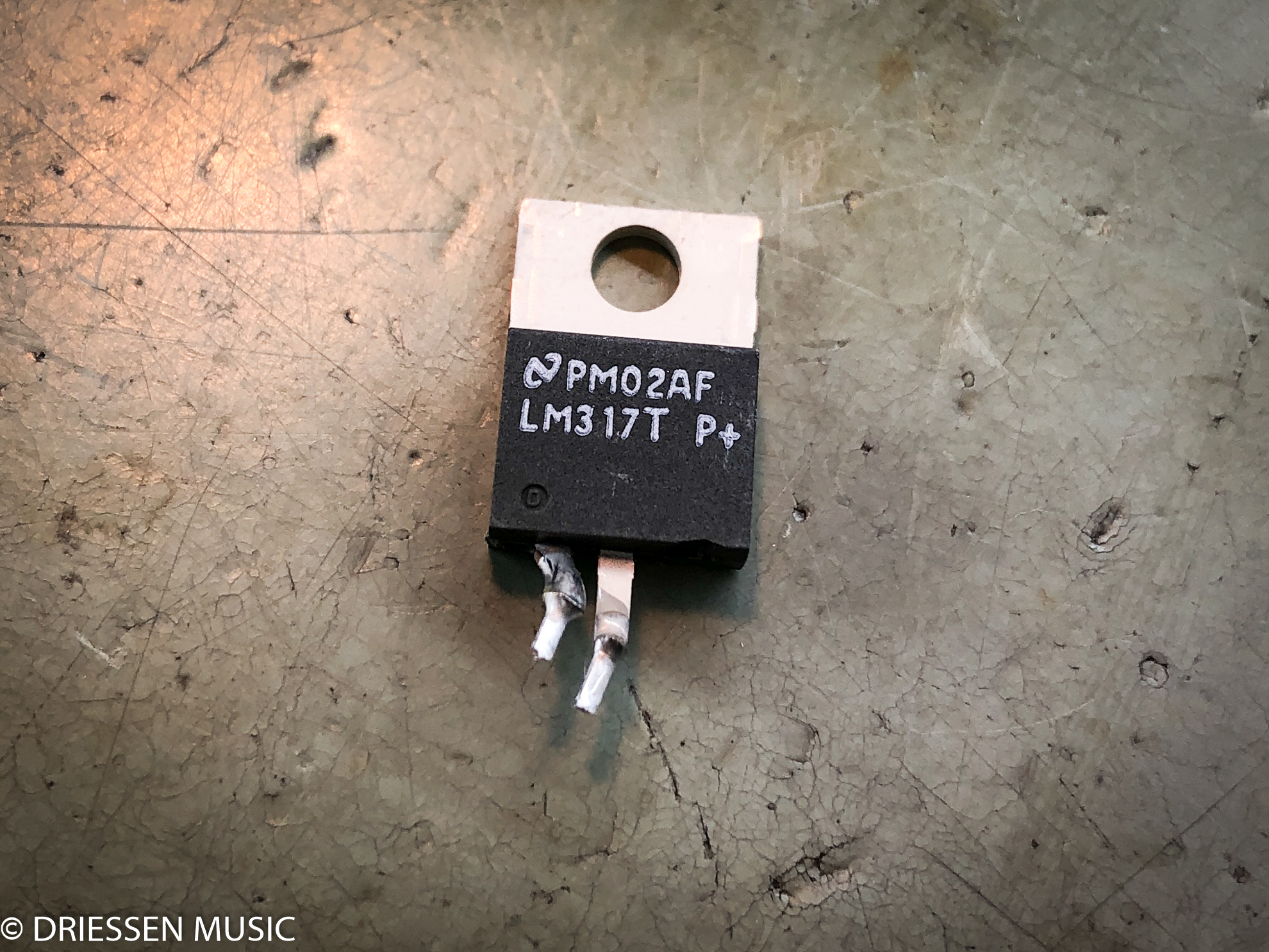

Beschädigter Spannungsregler auf Voice Card 1

Auf der ersten Voice Card befand sich ein mechanisch beschädigter
LM317-Spannungsregler. Der LM317 ist ein einstellbarer
Spannungsregler, der hier zur Spannungsversorgung der
betreffenden Voice Card eingesetzt wird.

Ob die mechanische Beschädigung tatsächlich beim Transport
entstanden ist, lässt sich nicht feststellen.
Der defekte Spannungsregler war jedoch die Ursache
für die Fehlfunktion der ersten Stimme.

Ausbau der Voice Card und Austausch des LM317

Der Ausbau der betroffenen Voice Card gestaltete sich etwas
aufwendiger als zunächst erwartet. Nach dem Ausbau konnte
der beschädigte LM317 entfernt und durch einen neuen
Spannungsregler ersetzt werden.

Nach dem Austausch wurden die Lötstellen kontrolliert und
die Versorgungsspannungen überprüft. Anschließend konnte
die Voice Card wieder eingebaut werden.

Funktionstest und Stabilitätsprüfung

Nach dem Austausch des Spannungsreglers und der Kontrolle
der Versorgungsspannungen folgte der Funktionstest.
Die zuvor fehlerhafte erste Stimme funktionierte wieder
einwandfrei.

Auch der anschließende Stabilitätstest verlief ohne
Auffälligkeiten. Die Reparatur konnte damit erfolgreich
abgeschlossen werden.

Fazit

Bei diesem Studio Electronics Omega 8 war ein mechanisch
beschädigter LM317-Spannungsregler auf der ersten Voice Card
für die Störgeräusche verantwortlich.

Nach dem Austausch des Reglers, der Überprüfung der
Versorgungsspannungen und einem abschließenden Stabilitätstest
funktionierte der Synthesizer wieder einwandfrei.
