Roland RE-301 Reparatur – Mehr als nur ein defekter Federhall

Dieses Roland RE-301 Chorus Echo hatte nicht nur einen ausgefallenen Federhall.
Im Verlauf der Reparatur zeigten sich mehrere voneinander unabhängige Fehler,
gealterte Bauteile und eine Bandmechanik, die eine gründliche Überarbeitung benötigte.

Ein Roland RE-301 mit einigen Überraschungen

Das Roland RE-301 brachte mir ein Kunde, der bereits mehrere Geräte bei mir
zur Reparatur hatte. Er hatte das Chorus Echo gebraucht gekauft und erst später
festgestellt, dass längst nicht alle Funktionen ordnungsgemäß arbeiteten.

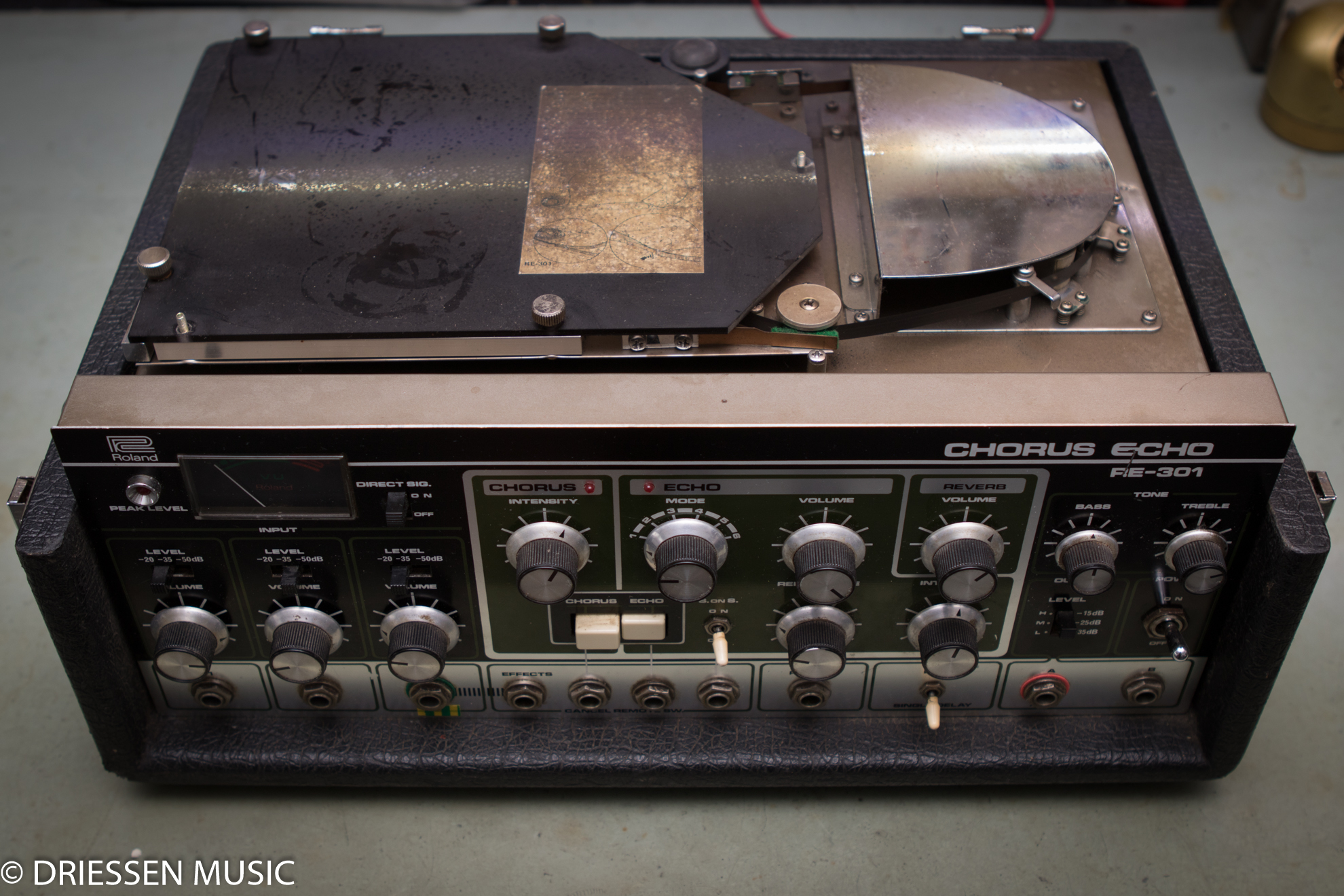

Als er mir das Gerät brachte, um die möglichen Arbeiten zu besprechen,
war ich vom äußeren Zustand zunächst doch etwas erschrocken. Ich hatte bereits
zahlreiche Roland RE-201, RE-301, RE-501 und RE-555 auf meinem Werktisch,
viele davon mit deutlichen Gebrauchsspuren. Ein Exemplar in diesem Zustand
hatte ich jedoch bislang noch nicht gesehen.

Der Federhall funktioniert nicht

Eines der gemeldeten Probleme war der vollständig ausgefallene Federhall.
Da der Halltank selbst als Ursache nahelag, begann die Fehlersuche genau dort.

Nach dem Öffnen des Halltanks zeigte sich der Defekt schnell:
Eine der Hallfedern war an ihrer Aufhängung gerissen. Dadurch war die mechanische
Übertragung der Schwingungen zwischen Eingangs- und Ausgangswandler unterbrochen.
Das angeregte Signal konnte den Halltank nicht mehr vollständig durchlaufen,
sodass praktisch kein Hallsignal mehr erzeugt wurde.

Reparaturversuch statt neuer Halltank

Nun gab es grundsätzlich zwei Möglichkeiten: den Halltank ersetzen oder eine
Reparatur versuchen. Ein passender neuer Tank ist nicht ohne Weiteres zu beschaffen,
und ein moderner Ersatz ist letztlich kein Originalteil. Außerdem wollte ich die
Kosten für den Kunden möglichst im Rahmen halten.

Deshalb entschied ich mich zunächst für einen vorsichtigen Reparaturversuch.
Die gerissene Feder ließ sich wieder verbinden. Natürlich verändern sich durch
eine solche Reparatur die mechanischen Eigenschaften der Feder geringfügig.
Ich gehe jedoch davon aus, dass die dadurch entstehenden klanglichen Veränderungen
oder zusätzlichen harmonischen Verzerrungen im praktischen Betrieb keine relevante
Rolle spielen.

Ob sich diese Lösung dauerhaft bewährt, muss der Kunde nun im Langzeittest
herausfinden. Sollte sich später zeigen, dass der Halltank klanglich oder mechanisch
doch nicht zuverlässig arbeitet, müsste er durch einen passenden Ersatz ersetzt werden.

Alte Matsushita-Elkos konsequent erneuert

Beim Blick auf die Elektronik fiel sofort der nächste bekannte Schwachpunkt auf:
Das Roland RE-301 war noch umfangreich mit originalen Matsushita-Elektrolytkondensatoren
bestückt.

Was macht man mit solchen Elkos? In diesem Fall wurden sie restlos ausgetauscht.
Viele der ausgelöteten Kondensatoren zeigten bereits Spuren von Elektrolyt
an den Anschlussbeinchen oder im Bereich der Versiegelung. Auslaufendes Elektrolyt
kann Leiterbahnen, Lötstellen und benachbarte Bauteile angreifen und langfristig
zu weiteren Schäden führen.

Unter dem Mikroskop waren die beginnenden Undichtigkeiten an einzelnen Bauteilen
besonders gut zu erkennen. Das dabei verwendete neue Licht war für die Aufnahme
allerdings etwas zu kräftig, weshalb das Bild leicht überbelichtet wurde.

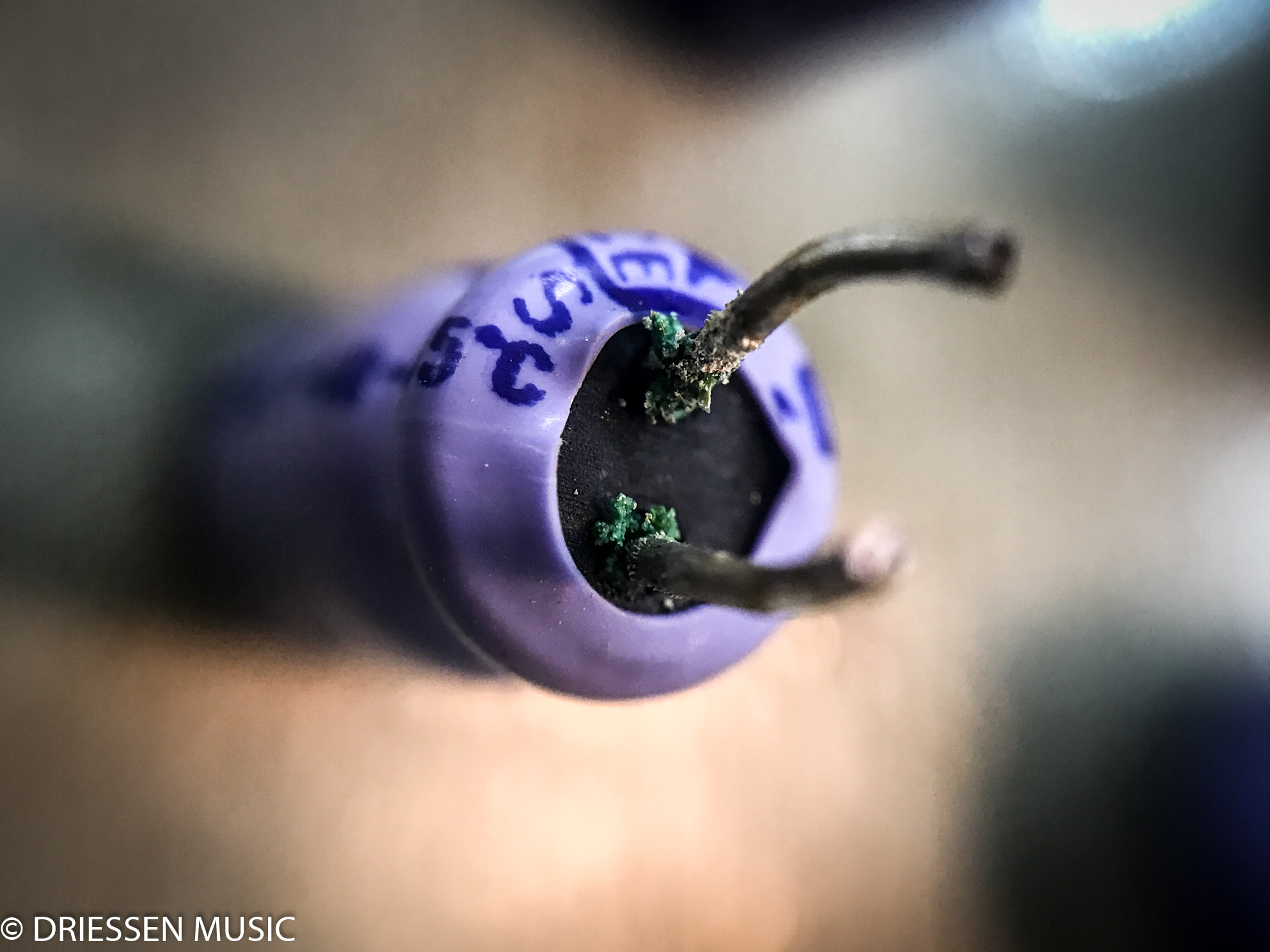

Unter dem Mikroskop lässt sich gut erkennen, wie das Elektrolyt bereits entlang
der Anschlussdrähte austritt. Solche Schäden sind mit bloßem Auge oft nur schwer
zu erkennen, können aber langfristig Leiterbahnen und Lötstellen angreifen.
Das Bild entstand unter meinem Mikroskop. Für diese Aufnahme hatte ich ein neues
Beleuchtungssystem getestet, weshalb das Foto etwas überbelichtet ist.

Ausgefallene Delayzeit und zufälliges Knacken

Der defekte Halltank war längst nicht das einzige Problem. Eine der Delayzeiten
arbeitete überhaupt nicht. Zunächst lag der Verdacht auf einem verschlissenen
Tonkopf nahe, doch dieser erwies sich als in Ordnung. Stattdessen war ein
FET-Transistor vom Typ 2SK68 defekt. Nach dessen Austausch funktionierte
die betreffende Delayzeit wieder zuverlässig.

Zusätzlich trat im Audiosignal ein zufälliges Knacken auf. Ein solches Fehlerbild
ist häufig ein Hinweis auf ein defektes oder instabiles Bauteil, oft einen Halbleiter.
Die Ursache ist jedoch nicht immer leicht zu finden, besonders wenn der Fehler
nur sporadisch auftritt. In diesem Fall war schließlich ein weiterer 2SK68
verantwortlich. Nach dem Austausch verschwand das Knacken.

Auch der Federhall bereitete trotz der reparierten Hallfeder zunächst noch Probleme.
Erst nach dem Austausch der Elektrolytkondensatoren und eines defekten
Verstärkerbausteins, genauer gesagt eines Operationsverstärkers, arbeitete
die Hallsektion wieder zuverlässig.

Bandführung reinigen und mechanisch überarbeiten

Nachdem die elektronischen Fehler beseitigt waren, folgte mein persönlicher Wunsch:
Dieses edle Gerät sollte nicht nur technisch funktionieren, sondern auch mechanisch
und optisch wieder einen deutlich besseren Eindruck machen.

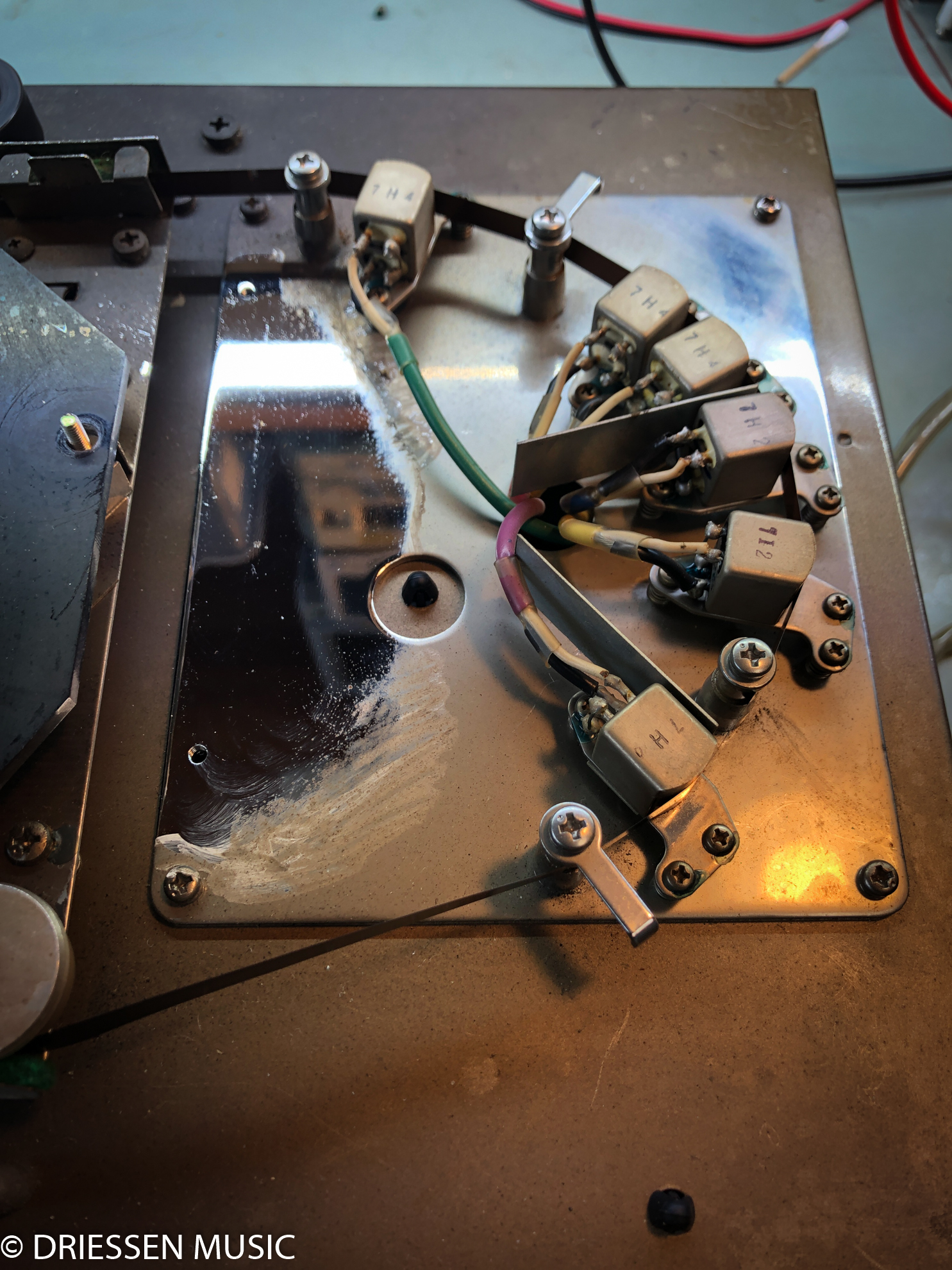

Die komplette Bandführung wurde gründlich gereinigt. Ablagerungen, Bandabrieb
und alte Rückstände können den Bandlauf beeinflussen, den Verschleiß erhöhen
und die Klangqualität beeinträchtigen. Anschließend wurden die Tonköpfe
entmagnetisiert und die Bandführung neu justiert.

Außerdem ersetzte ich die Filze und Kugellager der Bandführung. Motor und Tape Loop
befanden sich hingegen noch in einem guten Zustand, sodass dort keine weiteren
Arbeiten notwendig waren.

Natürlich wurden im Zuge der Revision auch sämtliche Potentiometer, Schalter
und Klinkenbuchsen sorgfältig gereinigt.

Das Ergebnis kann sich hören und sehen lassen

Nach Abschluss aller Arbeiten funktionierten die Delayzeiten wieder zuverlässig,
der Federhall arbeitete einwandfrei und das sporadische Knacken war verschwunden.
Die erneuerten Elektrolytkondensatoren und die überarbeitete Bandmechanik schaffen
außerdem eine gute Grundlage für einen zuverlässigen weiteren Betrieb.

Das Ergebnis kann sich nicht nur hören, sondern auch sehen lassen.
Das Roland RE-301 ist elektronisch und akustisch wieder eine Ohrenweide
und nach der gründlichen Reinigung nun auch wieder eine Augenweide.
