Defekter Schutzleiter – Ein unsichtbarer Fehler mit großem Gefahrenpotenzial

Es gibt Defekte, die man sofort sieht. Ausgelaufene Batterien,
verbrannte Bauteile oder geplatzte Kondensatoren springen einem
beim Öffnen eines Gerätes oft direkt ins Auge.

Und dann gibt es Fehler wie diesen: ein unterbrochener Schutzleiter
in einem Netzkabel. Von außen völlig unauffällig, im Inneren jedoch
elektrisch nicht mehr verbunden.

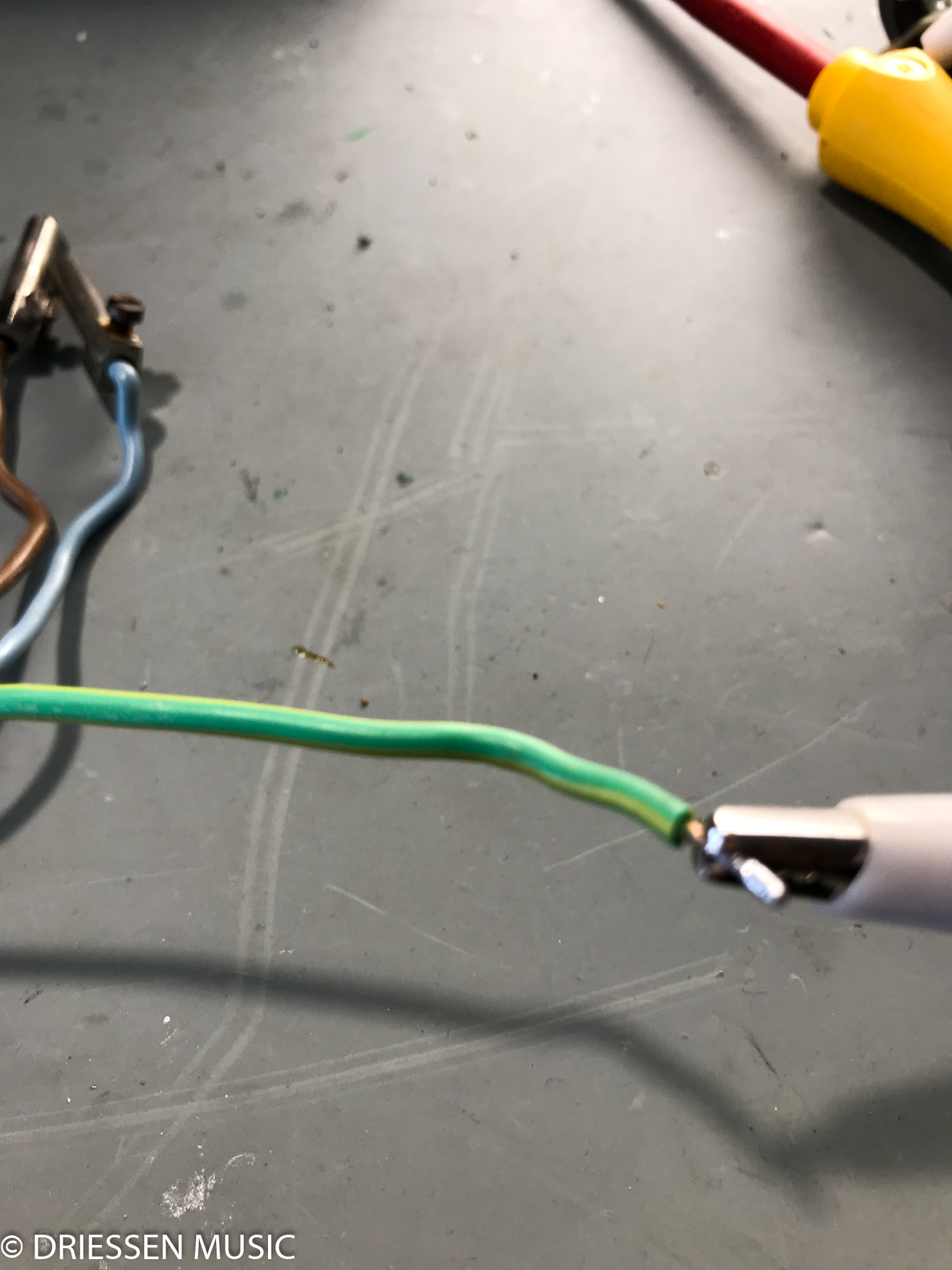

Äußerlich war nichts zu erkennen

Das Netzkabel sah auf den ersten Blick vollkommen normal aus.
Keine offene Stelle, keine auffällige Beschädigung und keine klare
Knickstelle, die sofort auf einen Kabelbruch hingewiesen hätte.

Auch das Gerät selbst funktionierte zunächst unauffällig. Genau das
macht diesen Fehler so kritisch: Der eigentliche Defekt betrifft nicht
die normale Funktion, sondern die elektrische Sicherheit.

Gefunden wurde der Fehler erst bei der Schutzleiterprüfung

Nach Reparaturen an netzbetriebenen Geräten führe ich eine elektrische
Sicherheitsprüfung durch. Dazu gehört auch die Prüfung des Schutzleiters.

Dabei wird kontrolliert, ob zwischen dem Schutzkontakt des Netzsteckers
und dem berührbaren Metallgehäuse eine zuverlässige, niederohmige
Verbindung besteht.

In diesem Fall zeigte die Messung keine sichere Verbindung mehr.
Der Schutzleiter war unterbrochen.

Die Suche nach der Unterbrechung

Zuerst lag der Verdacht auf einer schlechten Verbindung im Netzstecker
oder im Gerät selbst. Also wurde der Stecker geöffnet und anschließend
auch der Synthesizer erneut kontrolliert.

Die Anschlüsse waren jedoch unauffällig. Damit blieb irgendwann nur
noch das Kabel selbst als Ursache übrig.

Beim vorsichtigen Abtasten ließ sich schließlich eine ungewöhnliche
Stelle im Kabel ertasten. Nach dem behutsamen Öffnen der äußeren
Isolierung wurde die Schadstelle sichtbar.

Warum ein defekter Schutzleiter so gefährlich sein kann

Der Schutzleiter führt im normalen Betrieb keinen Betriebsstrom.
Seine Aufgabe beginnt erst im Fehlerfall.

Wenn im Inneren eines Gerätes eine spannungsführende Leitung das
Metallgehäuse berührt, sorgt der Schutzleiter dafür, dass ein hoher
Fehlerstrom fließt. Dadurch kann die Sicherung oder der FI-Schutzschalter
abschalten.

Ist der Schutzleiter unterbrochen, kann diese Schutzfunktion fehlen.
Das Gerät kann weiterhin scheinbar normal funktionieren, obwohl im
Ernstfall ein erhebliches Risiko besteht.

Sichtprüfung allein reicht nicht aus

Dieser Fall zeigt sehr deutlich, warum eine reine Sichtprüfung nicht
ausreicht. Von außen war das Kabel nahezu unauffällig. Der eigentliche
Fehler lag verborgen unter der Isolierung.

Ohne Schutzleiterprüfung wäre dieser Defekt vermutlich unentdeckt
geblieben.

Mein Hinweis für Werkstatt und Service

Wer an Vintage-Synthesizern, Drum Machines oder anderem netzbetriebenen
Musikequipment arbeitet, sollte den Schutzleiter immer mitprüfen.

Mindestens mit einem Multimeter oder Durchgangsprüfer sollte kontrolliert
werden, ob zwischen Schutzkontakt des Netzsteckers und dem Metallgehäuse
eine Verbindung besteht.

Eine vollständige elektrische Sicherheitsprüfung ersetzt das nicht,
aber selbst diese einfache Kontrolle kann helfen, gefährliche Fehler
frühzeitig zu erkennen.

Genau deshalb gehört die Schutzleiterprüfung für mich zu einer
verantwortungsvollen Reparatur netzbetriebener Geräte dazu.
