Die Roland MC-202 und das MC-2oh2 Upgrade

Die Roland MC-202 erschien Anfang der 1980er-Jahre als kompakte Kombination aus analogem Synthesizer und Step-Sequencer. Ihre analoge Klangerzeugung ist bis heute interessant, während Sequencer, Bedienung und die fehlende MIDI-Anbindung aus heutiger Sicht einige Einschränkungen mitbringen.

Das Tubbutec MC-2oh2 Upgrade setzt genau hier an. Die originale analoge Klangerzeugung bleibt erhalten, während unter anderem CPU, Bedienfunktionen und Sequencer erheblich erweitert werden. Hinzu kommen MIDI, zusätzliche Synchronisations- und Steuerungsmöglichkeiten sowie ein modernes Display.

Eine große Hilfe beim Einbau sind die ausführliche Installationsanleitung von Tubbutec und das dazugehörige YouTube-Video. Die einzelnen Arbeitsschritte sind dort sehr gut dokumentiert und lassen sich während des Einbaus nachvollziehen.

Ausbau der originalen CPU

Nach einem vollständigen Funktionstest wurde die erste MC-202 geöffnet. Um bei den weiteren Arbeiten mehr Bewegungsfreiheit zu haben, habe ich zunächst die Tasterplatine von der Hauptplatine abgelötet.

Anschließend ging es unter dem Mikroskop weiter. Ein zentraler Arbeitsschritt beim MC-2oh2 Upgrade ist das Auslöten des originalen Prozessors mit Heißluft.

Gerade bei einer mehr als 40 Jahre alten Leiterplatte sollte dabei vorsichtig gearbeitet werden. Stimmen Temperatur, Luftstrom und Vorgehensweise, lässt sich die CPU sauber entfernen und die Lötpads bleiben unbeschädigt.

Die zweite MC-202 mit altem MIDI-Umbau

Bei der zweiten MC-202 war die Ausgangslage deutlich aufwendiger. Das Gerät war bereits mit einem älteren MIDI-Interface ausgestattet. Neben der zusätzlichen Elektronik befand sich ein umfangreicher Kabelbaum im Inneren.

Bevor das Tubbutec Upgrade eingebaut werden konnte, musste dieser alte MIDI-Einbau zunächst vollständig entfernt werden. Dabei reicht es nicht, lediglich Interface und Kabelbaum auszubauen. Es muss auch nachvollzogen werden, welche Änderungen damals an der originalen Elektronik vorgenommen wurden.

Hier war deshalb zu prüfen, ob für den früheren MIDI-Umbau Leiterbahnen durchtrennt oder Verbindungen verändert worden waren und wie sich der ursprüngliche Zustand der MC-202 wiederherstellen ließ.

Ein genauer Blick auf frühere Arbeiten

Wenn ein solches Gerät ohnehin vollständig geöffnet ist, lohnt sich ein genauerer Blick auf bereits früher ausgeführte Reparaturen und Veränderungen.

Solche Stellen werden überprüft und bei Bedarf korrigiert oder verbessert. Nicht jede alte Reparatur muss zwangsläufig problematisch sein – auffällige mechanische Belastungen sollte man jedoch nicht einfach ignorieren.

Ein beschädigtes Lötpad

Wenn zuvor längere Zeit mit einem Lötkolben an einem solchen Anschluss gearbeitet und dabei zu viel Wärme eingebracht wurde, kann sich die Haftung einzelner Lötpads auf der Leiterplatte verschlechtern.

Beim späteren Auslöten kann sich ein bereits vorgeschädigtes Pad dann von der Platine lösen. Genau das war bei der zweiten MC-202 an einem Anschluss der CPU der Fall.

Die elektrische Verbindung wurde mit einem 0.1mm Draht rekonstruiert. Danach konnte der Einbau des MC-2oh2 ganz normal fortgesetzt werden.

Einbau der Tubbutec-Erweiterung

Das Einlöten der Tubbutec-Erweiterung selbst verlief bei beiden Geräten problemlos. Auch das zuvor reparierte Pad der zweiten MC-202 stellte für eine geübte Hand kein besonderes Hindernis dar.

Der anspruchsvollere Teil ist eher das saubere Entfernen der originalen CPU sowie der Umgang mit eventuell bereits vorhandenen Änderungen oder Schäden an der alten Leiterplatte.

DIN-Buchsen und alte Lötstellen

Für den MIDI-Eingang des MC-2oh2 werden ohnehin zusätzliche Leitungen an den vorhandenen DIN-Buchsen angeschlossen. Wenn man an dieser Stelle bereits arbeitet, lohnt sich auch ein Blick auf deren Lötstellen.

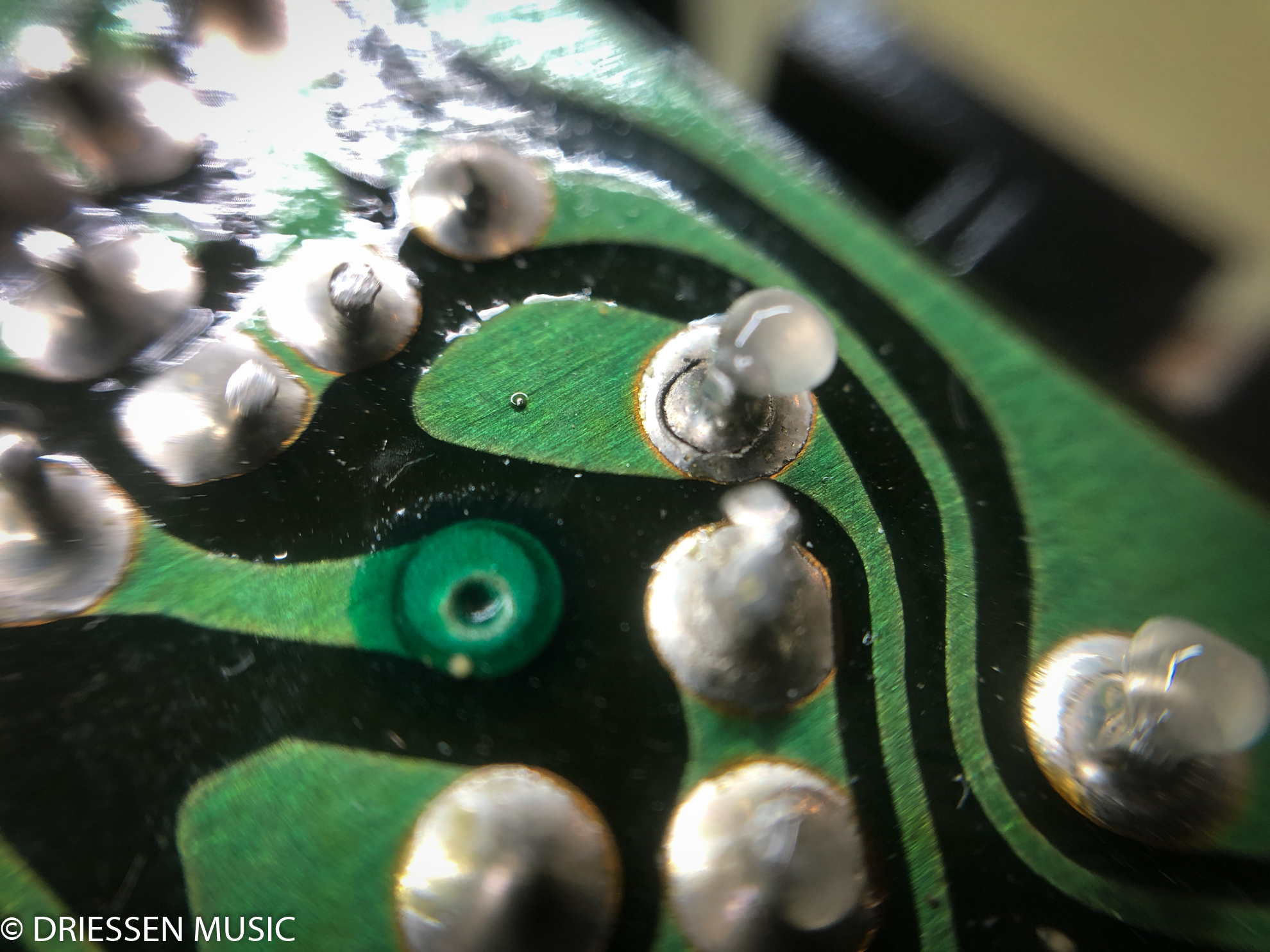

Beim Ein- und Ausstecken werden die Buchsen über Jahrzehnte mechanisch belastet. Entsprechend können sich ringförmige Risse in den Lötstellen bilden. Auffällige Stellen habe ich bei dieser Gelegenheit nachgelötet.

Buchsenleisten sauber ausrichten

Im nächsten Schritt werden die Buchsenleisten für die Tubbutec-Erweiterung eingelötet. Damit sie dabei exakt ausgerichtet bleiben, verwende ich vorübergehend eine passende Stiftleiste als Führung.

Die Stiftleiste bleibt auch während des Abkühlens eingesetzt. Dadurch können sich die einzelnen Buchsen durch die beim Löten entstehende Wärme nicht verschieben.

Orientierung der zweifarbigen LED

Zu den kleineren Details des Einbaus gehört auch die zweifarbige LED. Vor dem Einlöten sollte ihre Orientierung kontrolliert werden.

Neue Verdrahtung

Nach dem Einbau der MC-2oh2-Platinen folgte die zusätzliche Verdrahtung für MIDI und die weiteren Funktionen der Erweiterung.

Besonders dünne Leitungen sollten nicht lose im Gerät liegen oder ihre Lötstellen unnötig mechanisch belasten. Deshalb habe ich sie sauber verlegt und mit einem kleinen Tropfen Kleber zusätzlich fixiert.

Das neue Display

Das neue Display ist sehr gut ablesbar. Auf einem Foto lässt sich das allerdings nur schwer wiedergeben.

Durch den zeilenweisen Bildaufbau und die fehlende Synchronisation mit der Kamera können auf Fotos Streifen oder unterschiedliche Helligkeiten sichtbar werden. Mit bloßem Auge ist davon nichts zu sehen – die Anzeige wirkt gleichmäßig und klar.

Zwei gleiche Upgrades, zwei unterschiedliche Ausgangssituationen

Bei der ersten MC-202 verlief der Einbau des Tubbutec MC-2oh2 weitgehend nach Plan. Die zweite Maschine erforderte dagegen zunächst den Rückbau eines älteren MIDI-Interfaces sowie die Überprüfung und Reparatur bereits veränderter Bereiche.

Gerade bei über 40 Jahre alten Instrumenten zeigt sich damit wieder: Der eigentliche Einbau eines Upgrades ist oft nur ein Teil der Arbeit. Ebenso wichtig ist der Zustand des Gerätes und die Frage, was während der vergangenen Jahrzehnte bereits daran verändert oder repariert wurde.

Nach Abschluss der Arbeiten konnten beide MC-202 mit dem neuen MC-2oh2 System getestet und wieder vollständig zusammengebaut werden.
