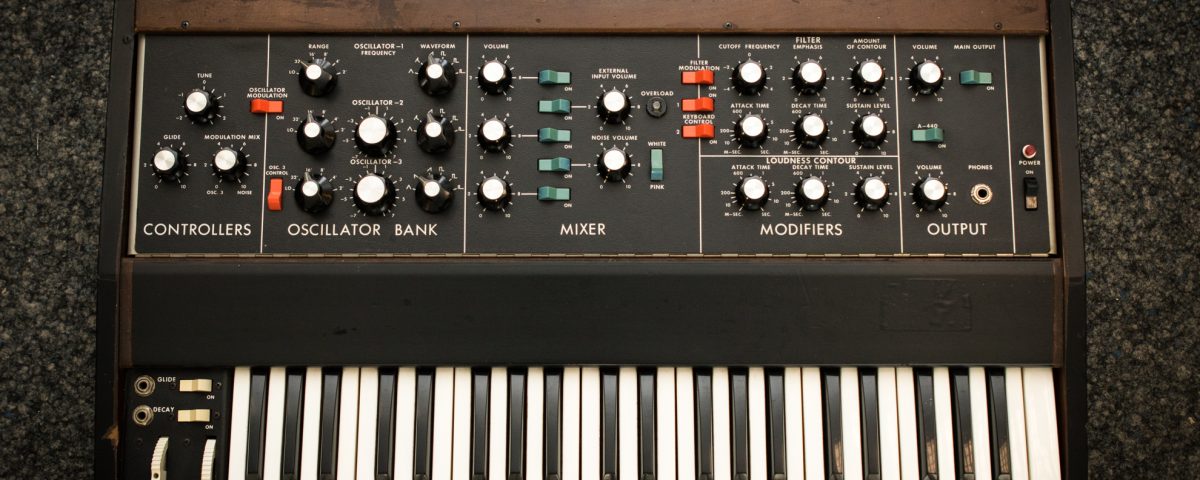

MiniMoog nach der Reparatur
Werkstattbericht
```Minimoog Reparatur: Instabile Stimmung durch Kontaktprobleme behoben
Bei dieser Minimoog Reparatur ging es um eine instabile Stimmung, kratzende Potentiometer und verschiedene Bedienelemente, die beim Betätigen deutliche Wertesprünge verursachten. Auf den ersten Blick wirkt so ein Fehler schnell wie ein Problem der Oszillatoren oder der Kalibrierung. Tatsächlich lag die Ursache hier jedoch in mehreren altersbedingten Kontaktproblemen.
```Minimoog mit instabiler Stimmung
```Das folgende Video entstand unmittelbar nach dem Eintreffen des Instruments in meiner Werkstatt. Es diente lediglich der ersten Bestandsaufnahme und zeigt einige der vom Kunden beschriebenen Symptome. Bereits hier sind eine instabile Stimmung sowie verschiedene Regler erkennbar, die kratzen oder sprunghaft reagieren.
Die eigentliche Diagnose und Prüfung des Instruments erfolgte anschließend natürlich deutlich umfangreicher. Getestet wurden nicht nur die offensichtlichen Bedienelemente, sondern auch Tastatur, Steckverbinder, Modulations- und Pitch-Wheel sowie die relevanten Baugruppen im Inneren des Instruments.

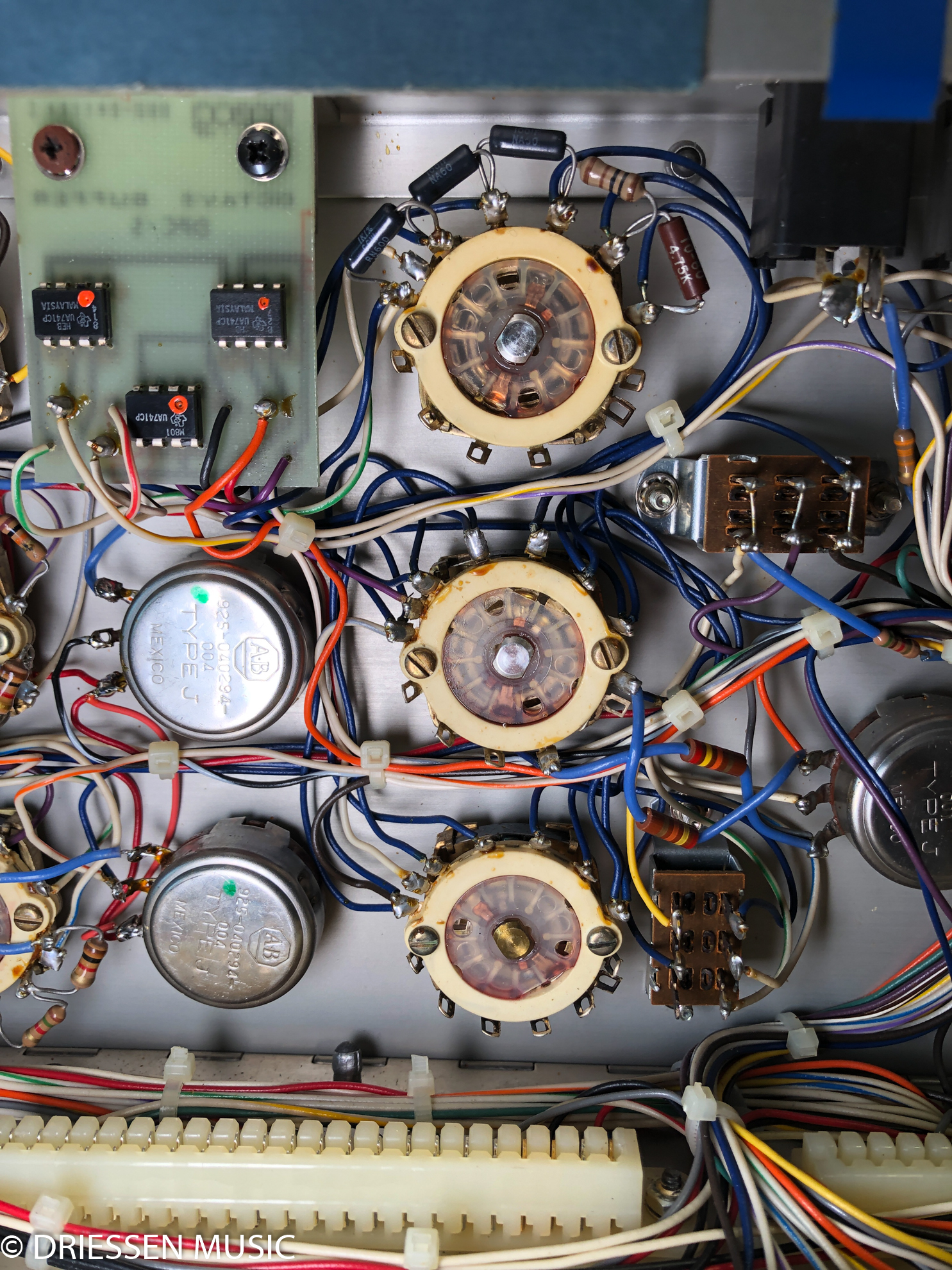

```Kratzende Potentiometer und springende Werte
```Bei einem Minimoog können verschmutzte oder oxidierte Potentiometer deutlich mehr verursachen als nur ein hörbares Kratzen beim Drehen. Da viele Funktionen direkt mit analogen Steuerspannungen arbeiten, können Kontaktprobleme auch zu sprunghaften Werten, instabilem Verhalten und scheinbaren Tuning-Problemen führen.
Eine fachgerechte Reinigung ist deutlich aufwendiger als ein schneller Sprühstoß von außen. Viele Potentiometer, Wahlschalter und Schalter müssen ausgebaut, geöffnet und einzeln gereinigt werden. Gerade bei einem hochwertigen Vintage-Synthesizer wie dem Minimoog lohnt sich dieser Aufwand, weil die Bedienelemente danach wieder gleichmäßig und reproduzierbar arbeiten.
```Hinweis zu Kontaktproblemen beim Minimoog
Eine instabile Stimmung muss beim Minimoog nicht automatisch auf defekte Oszillatoren oder eine falsche Kalibrierung hindeuten. Häufig entstehen solche Fehler durch verschmutzte Potentiometer, oxidierte Schalter, korrodierte Steckverbinder oder Kontaktprobleme in der Tastatur.

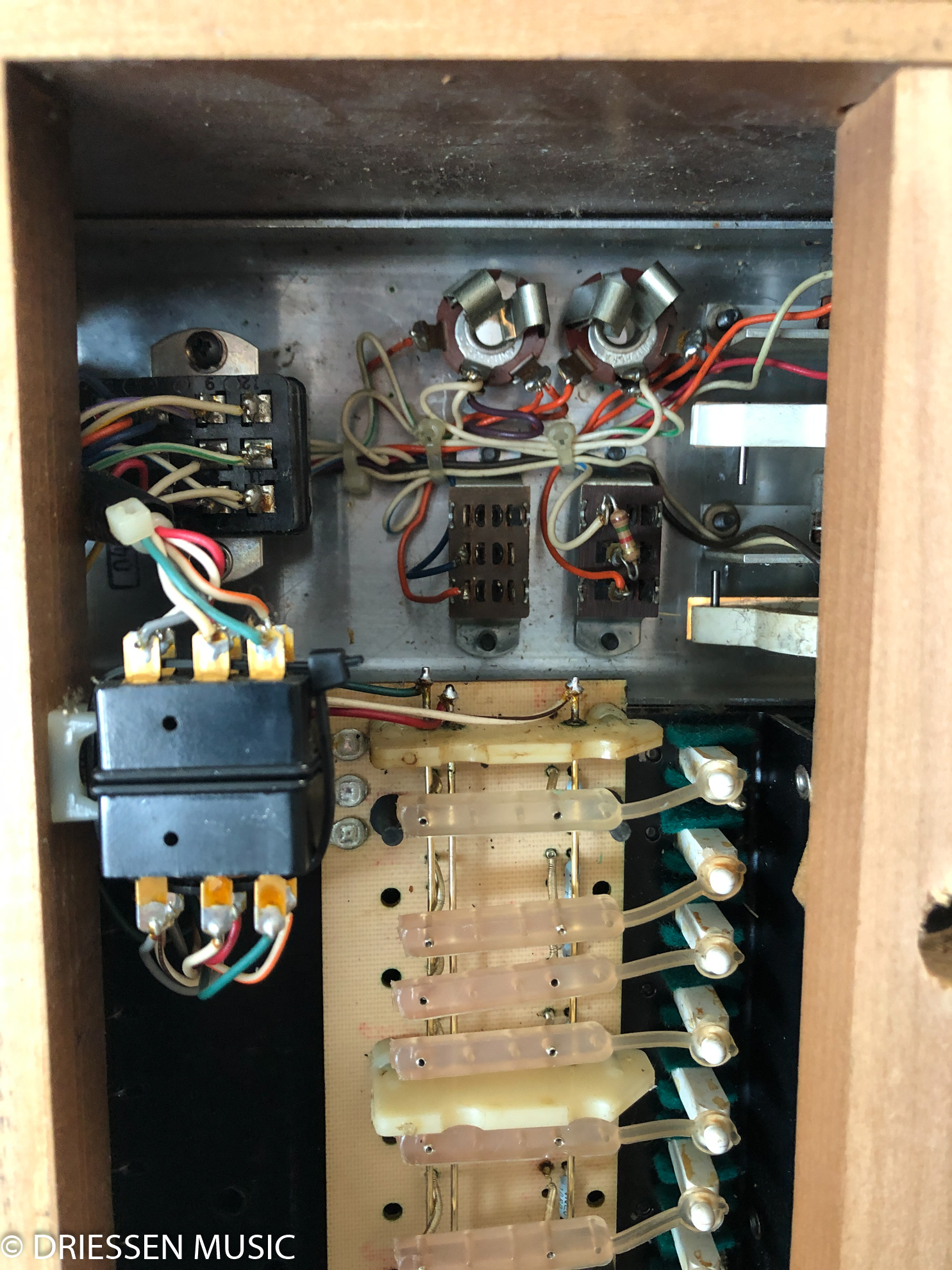

Steckverbinder nicht übersehen
```Ein weiterer wichtiger Punkt bei dieser Minimoog Reparatur waren die internen Steckverbinder. Besonders die Verbindungen zur Tastatur sowie zu Pitch-Wheel und Modulationsrad dürfen bei solchen Fehlerbildern nicht übersehen werden.
Die im Minimoog verwendeten Cinch-Jones-Steckverbinder sind nach Jahrzehnten häufig korrodiert. Dadurch entstehen Übergangswiderstände, die empfindliche Steuerspannungen beeinflussen können. Die Folge sind unter anderem schwankende Tonhöhen, sporadische Aussetzer oder eine scheinbar instabile Stimmung.
Besonders kritisch ist dabei, dass über diese Steckverbinder unter anderem die von der Tastatur erzeugten Steuerspannungen übertragen werden. Bereits geringe Übergangswiderstände können deshalb hörbare Auswirkungen auf Stimmung und Spielverhalten haben.
Im Rahmen dieser Reparatur wurden sämtliche relevanten Steckverbinder überprüft, gereinigt und instand gesetzt.

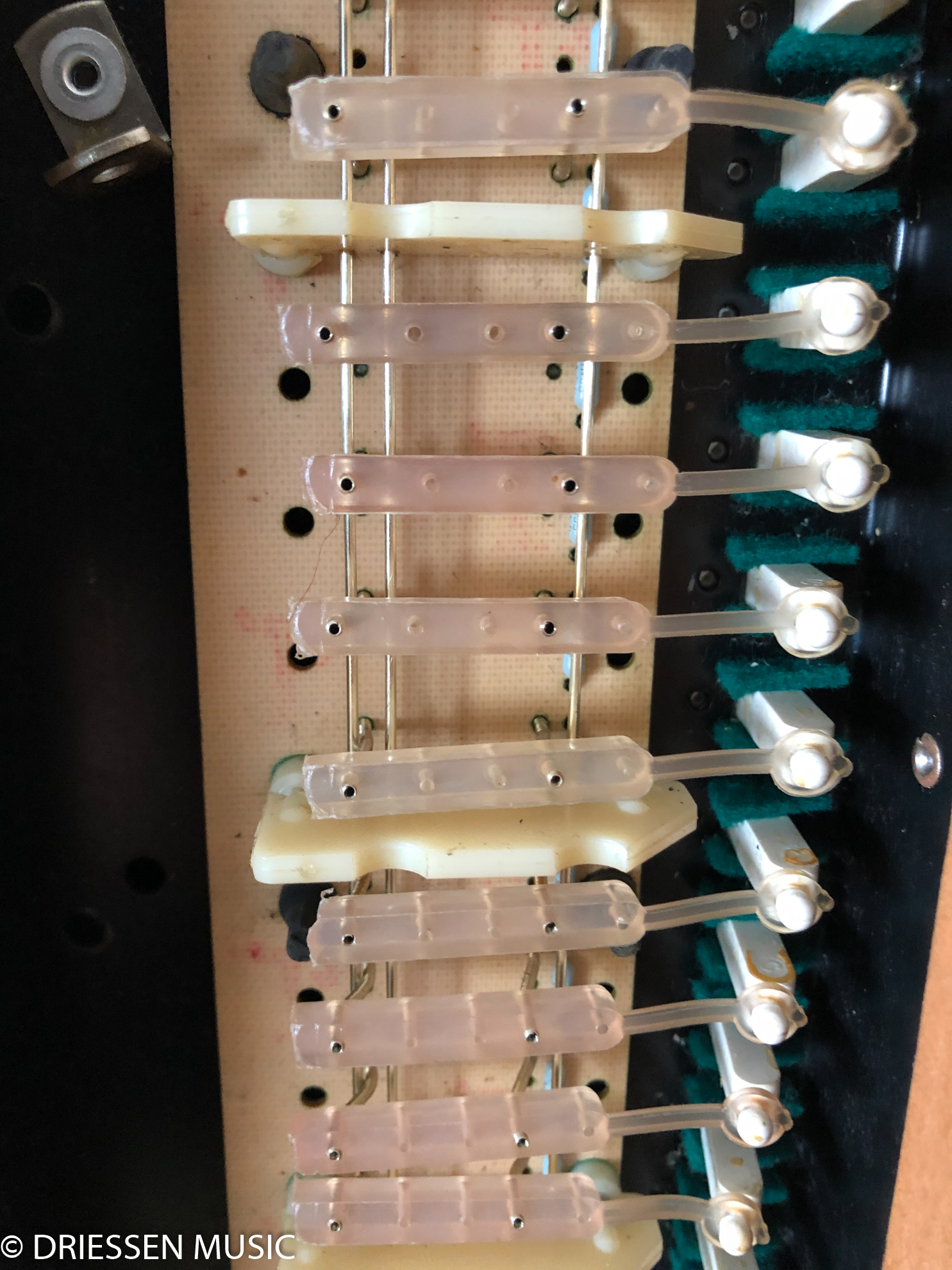

```Überholung der Minimoog Tastatur
```Auch die Tastatur musste dringend überholt werden. Der Minimoog verwendet eine klassische Busbar-Tastatur. Dabei berühren federnde Kontaktzungen beim Tastendruck Kontaktleisten und erzeugen die benötigten Steuerspannungen.
Nach Jahrzehnten bilden sich auf diesen Kontaktflächen Oxidation, Schmutz und Ablagerungen. Das kann zu unzuverlässiger Ansprache, schwankenden Tonhöhen oder einem ungleichmäßigen Spielgefühl führen. Nach der Reinigung glänzten die Kontaktflächen wieder so, wie es sein soll.
Die im Minimoog verwendete Pratt & Read Tastatur gehört zu den charakteristischen Merkmalen dieses Synthesizer-Klassikers. Gleichzeitig zählt sie zu den Baugruppen, die nach mehreren Jahrzehnten fast immer Wartungsbedarf zeigen. Oxidierte Busbar-Kontakte, verschmutzte Kontaktfedern oder korrodierte Steckverbinder können zu Aussetzern, schwankenden Tonhöhen oder einer ungleichmäßigen Ansprache führen.
Eine gründliche Reinigung und Justage verbessert jedoch nicht nur die technische Zuverlässigkeit. Häufig profitieren auch Spielgefühl und Bedienkomfort erheblich von einer Überholung. Besonders die bei vielen Minimoogs inzwischen gealterten Key Bushings verlieren im Laufe der Jahrzehnte ihre Elastizität oder zerfallen vollständig. Die Folge sind klappernde Tasten, seitliches Spiel und ein insgesamt schwammiges Spielgefühl. Nach einer fachgerechten Überholung spielt sich die Tastatur oft wieder deutlich präziser und näher an dem, was Moog ursprünglich vorgesehen hatte.
```Ein kleiner Blick in die Geschichte des Instruments
```
Im Inneren des Gehäuses fand sich eine handschriftliche Datumsnotiz aus dem Jahr 1979. Ob diese während der Produktion, beim Vertrieb oder im Rahmen einer früheren Wartung entstanden ist, lässt sich heute nicht mehr eindeutig nachvollziehen. Solche Details erzählen jedoch oft einen kleinen Teil der Geschichte eines Instruments.
```Nicht jeder Tuning-Fehler ist ein Oszillatorproblem
```Stimmungsprobleme werden bei einem Minimoog häufig zuerst mit den Oszillatoren oder einer fehlerhaften Kalibrierung in Verbindung gebracht. In diesem Fall lag die Ursache jedoch in mehreren altersbedingten Kontaktproblemen: verschmutzte Potentiometer, korrodierte Steckverbinder sowie eine wartungsbedürftige Tastatur.
Nach der gründlichen Überholung aller betroffenen Baugruppen verhielt sich der Minimoog wieder stabil und zuverlässig. Die Regler arbeiteten gleichmäßig, die Tastatur reagierte sauber und die zuvor beobachteten Stimmungsprobleme konnten beseitigt werden.
