LinnDrum Reparatur – LinnDrum startet nicht mehr
Diese LinnDrum wurde mir zur Reparatur zugesendet, nachdem der Kunde über mehrere Probleme berichtet hatte.
Die Drum Machine startete nicht mehr korrekt, ließ sich nur eingeschränkt programmieren und einige Sounds waren bereits durch andere Samples ersetzt worden.
Zusätzlich sollte die komplette LinnDrum technisch überprüft werden, um weitere Fehler und altersbedingte Probleme frühzeitig zu erkennen.

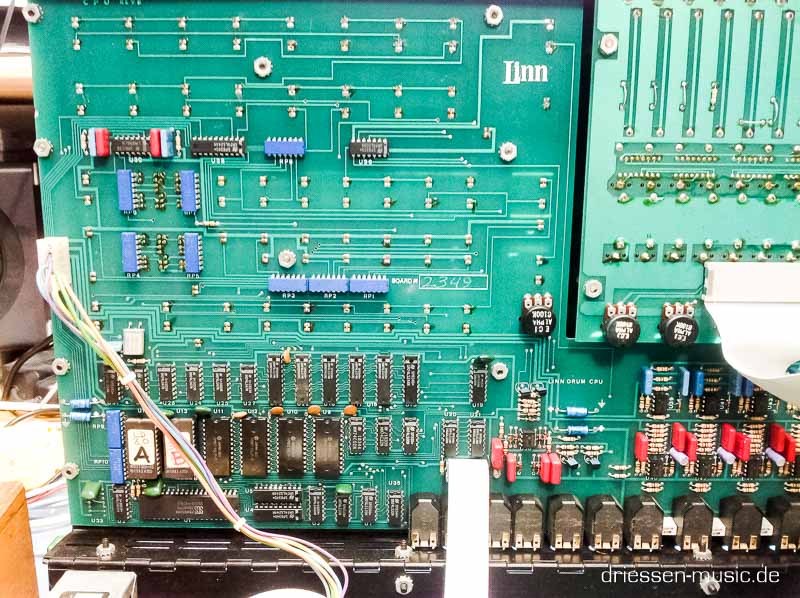

Dass die LinnDrum nicht bootete, zeigte sich sofort nach dem Einschalten: Sämtliche LEDs leuchteten dauerhaft und im 7-Segment-Display erschien lediglich die Anzeige „00“.
Weiter reagierte das Gerät nicht mehr. Bei diesem Fehlerbild liegen die Ursachen häufig im sogenannten Power-Safe-Schaltkreis oder im eigentlichen Reset-Schaltkreis der LinnDrum.
Gerade bei Vintage Drumcomputern führen gealterte Bauteile, korrodierte Sockel oder Probleme in der Spannungsversorgung oft zu solchen Startfehlern.
Da die Ursache des Fehlers tatsächlich in der Power-Safe-Schaltung lag und das originale Netzteil bereits deutliche Korrosionsspuren zeigte, habe ich meinem Kunden den Austausch gegen das moderne Netzteil von Synthronics empfohlen.
Die neuen Netzteile sind deutlich zuverlässiger, leichter aufgebaut und speziell für den langfristigen Betrieb von Vintage-Geräten wie der LinnDrum sehr empfehlenswert.
Gerade bei älteren Drumcomputern sind originale Netzteile häufig eine Ursache für Startprobleme, instabile Spannungen oder weitere Folgeschäden.
Ein modernes und sauberes Netzteil erhöht die Betriebssicherheit erheblich und schützt die empfindliche Elektronik der LinnDrum dauerhaft.
Die Hauptprobleme konnten bereits durch den Einbau des neuen Netzteils beseitigt werden.
Die LinnDrum startete wieder zuverlässig und arbeitete deutlich stabiler.
Auch das zuvor fehlerhaft beschriebene RAM verhielt sich nun wieder korrekt, sodass sich die LinnDrum wieder problemlos programmieren ließ.
Nachdem die grundlegenden Fehler behoben waren, konnte ich mich den kleineren Problemen widmen.

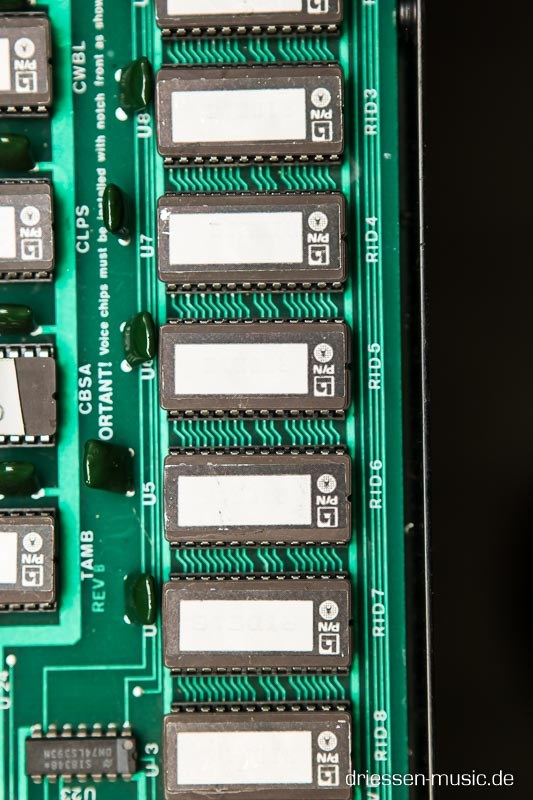

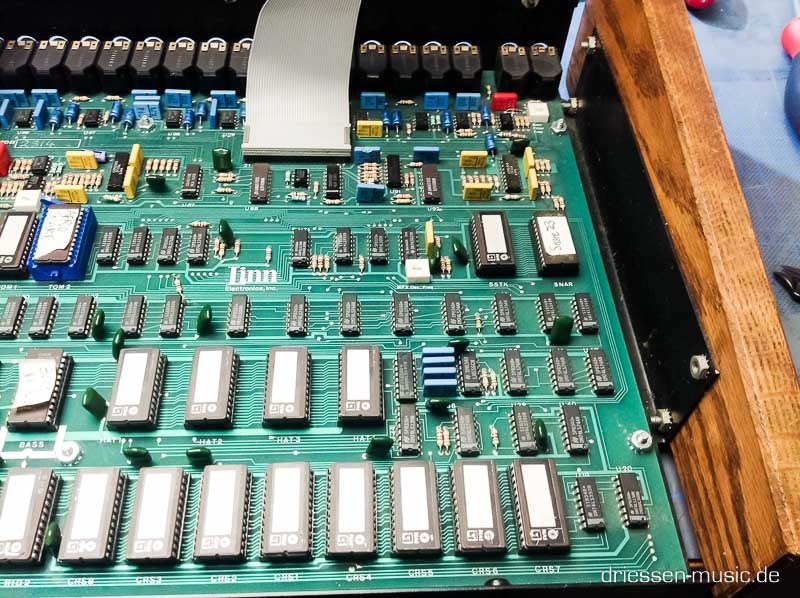

Dazu gehörte unter anderem der Austausch mehrerer EPROMs, die ein Vorbesitzer zuvor durch eigene Custom-Sounds ersetzt hatte.
Solche Modifikationen sind bei Vintage Drumcomputern nicht ungewöhnlich, führen jedoch häufig zu Kompatibilitätsproblemen oder unerwartetem Verhalten im Betrieb.
Zusätzlich habe ich sämtliche Fader der LinnDrum gereinigt, da diese nicht mehr zuverlässig arbeiteten und teilweise Aussetzer verursachten.
Gerade bei älteren Drumcomputern führen verschmutzte oder oxidierte Fader häufig zu Pegelschwankungen und unpräzisem Regelverhalten.

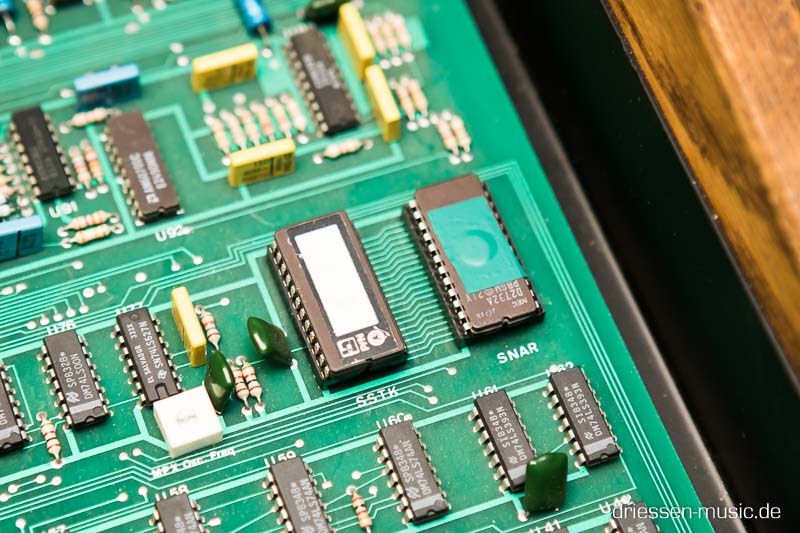

Außerdem mussten einige EPROM-Sockel ersetzt werden.
Durch häufiges Wechseln der EPROMs waren die Kontakte bereits stark verschlissen, wodurch es beim Abspielen einzelner Sounds zu Fehlern und teilweise stark verfremdeten „Bitcrush“-ähnlichen Klängen kam.
Nach dem Austausch der Sockel arbeiteten die Sounds wieder stabil und sauber.

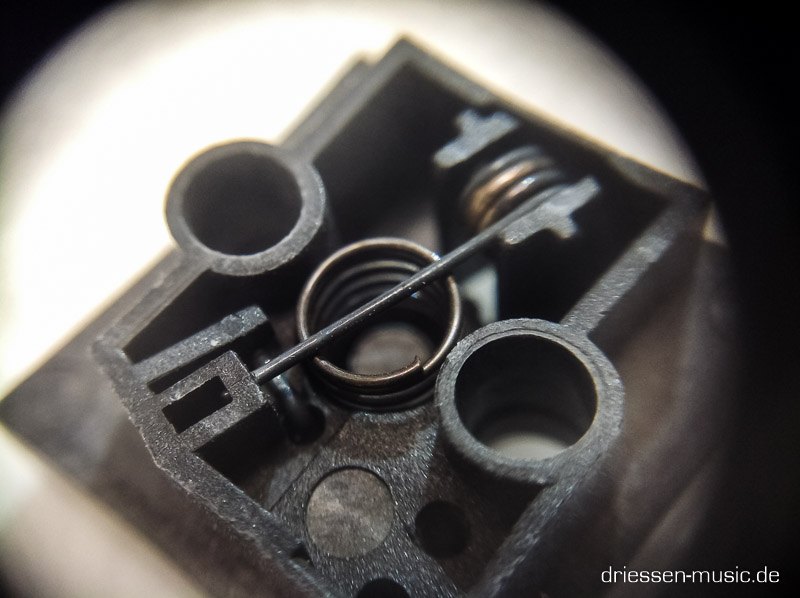

Auch die Drum-Trigger-Taster waren stark korrodiert und arbeiteten nicht mehr zuverlässig.
Teilweise lösten die Taster gar nicht oder nur mit erhöhtem Druck aus, in anderen Fällen kam es zu ungewollten Mehrfach-Triggern.
Solche Kontaktprobleme treten bei älteren LinnDrum-Geräten durch Oxidation und Verschleiß der Schaltermechanik häufig auf.

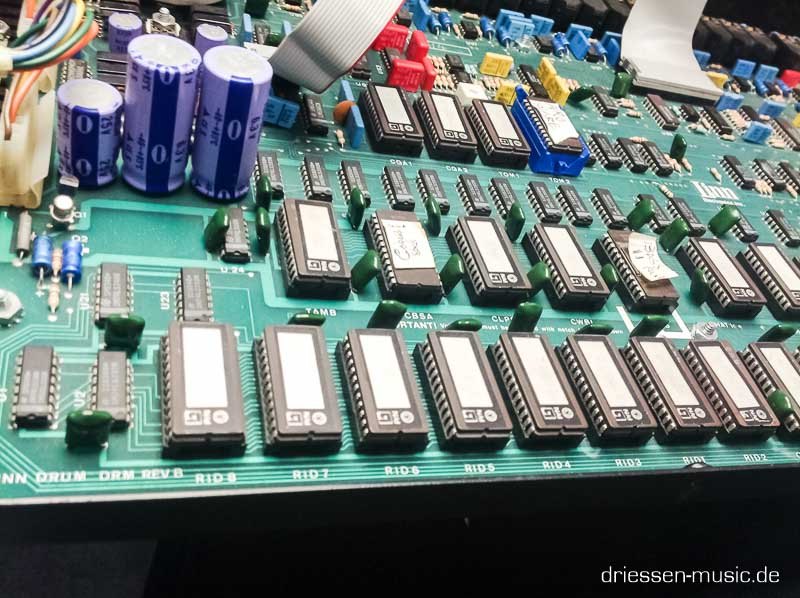

Zusätzlich habe ich die verbliebenen Elektrolytkondensatoren ersetzt.
Die in vielen LinnDrum-Geräten verbauten lila Matsushita-Elkos sind inzwischen für zahlreiche Ausfälle und Instabilitäten bekannt.
Zum Glück waren nach dem Austausch des alten Netzteils ohnehin nur noch wenige dieser problematischen Kondensatoren vorhanden.
