Roland TB-303 Reparatur von Schaltern und Tastern

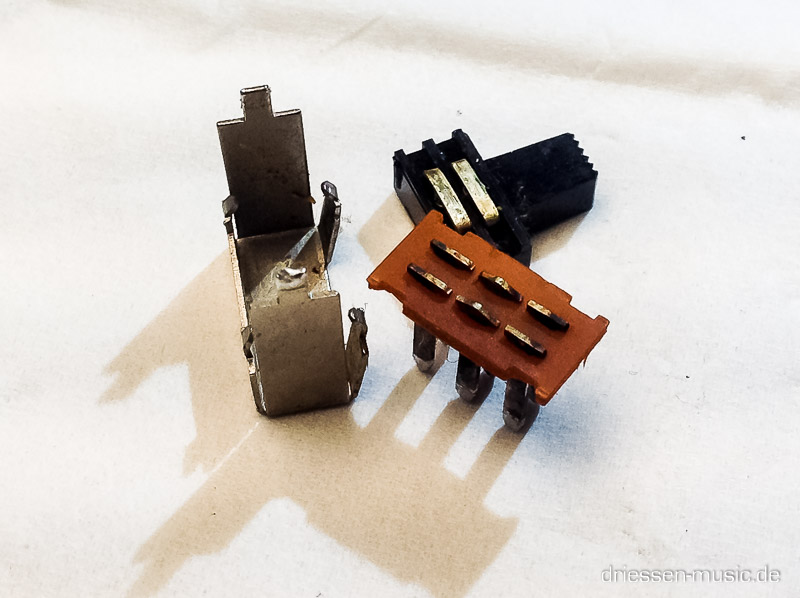

Roland TB-303 Reparatur des Wellenformumschalters
Bei dieser Roland TB-303 Reparatur bereitete der Wellenformumschalter Probleme. Beim Umschalten zwischen Sägezahn- und Rechteckwelle kratzte der Schalter deutlich, zudem wurden die Wellenformen zeitweise instabil ausgegeben. Solche Kontaktprobleme sind bei Vintage-Synthesizern nach vielen Jahren keine Seltenheit und können die Bedienung sowie den Klang erheblich beeinträchtigen. In diesem Fall half keine schnelle Lösung: Der Schalter musste vollständig zerlegt, gründlich gereinigt und anschließend sorgfältig wieder zusammengebaut werden. Nach der Überarbeitung arbeitete der Wellenformumschalter wieder zuverlässig und die Roland TB-303 ließ sich wieder sauber zwischen den beiden klassischen Wellenformen umschalten.
Roland TB-303 Reparatur der Sync-Buchse
Im Rahmen dieser Roland TB-303 Reparatur zeigte die Sync-Buchse starke Kontaktprobleme. Die Aussetzer führten dazu, dass das Timing der Pattern nicht mehr stabil lief und die Synchronisation mit externen Geräten unzuverlässig wurde. Gerade bei der TB-303 ist eine einwandfrei arbeitende Sync-Verbindung entscheidend, damit Sequenzen und Pattern exakt im Takt bleiben. Glücklicherweise lässt sich die originale Buchse zerlegen, sodass die Kontakte vorsichtig gereinigt und von Korrosion befreit werden können. Auf dem Bild ist gut zu erkennen, dass die rechten Kontakte bereits gereinigt wurden, während die linken Kontakte noch deutliche Korrosionsspuren aufweisen. Nach der Reinigung arbeitete die Sync-Buchse wieder zuverlässig und die Roland TB-303 ließ sich erneut präzise synchronisieren.
Roland TB-303 Reparatur der Eingabetaster
Bei dieser Roland TB-303 Reparatur wurden die Eingabetaster direkt mit erneuert. Die originalen Taster prellten stark, wodurch eine gezielte Programmierung von Patterns und Sequenzen kaum noch möglich war. Tastendrücke wurden teilweise mehrfach erkannt oder gar nicht registriert, was die Bedienung der TB-303 unnötig erschwerte. Solche Verschleißerscheinungen treten bei häufig genutzten Vintage-Synthesizern nach vielen Jahren regelmäßig auf. Nach dem Austausch reagierten die Taster wieder präzise und zuverlässig. Manchmal haben solche Fehler sogar einen ganz eigenen Charme und sorgen für unerwartete Ergebnisse bei der Programmierung – für den normalen Betrieb ist eine saubere Funktion der Eingabetaster aber eindeutig die bessere Wahl.
Roland TB-303 Reparatur korrodierter Batteriekontakte
Zu guter Letzt mussten bei dieser Roland TB-303 Reparatur noch die stark korrodierten Batteriekontakte erneuert werden. Die Ursache dürfte in der Vergangenheit ausgelaufene Batterien gewesen sein, die ihre Spuren an den Kontakten hinterlassen haben. Solche Schäden sind bei Vintage-Geräten leider keine Seltenheit und führen häufig zu Kontaktproblemen oder einer unzuverlässigen Spannungsversorgung. Die korrodierten Batteriekontakte wurden daher vollständig entfernt und durch neue ersetzt. Nach der Instandsetzung war das Batteriefach wieder in einem technisch einwandfreien Zustand und die Roland TB-303 konnte auch im Batteriebetrieb wieder zuverlässig genutzt werden.
Warnhinweis
Sicherheitshinweis: Lebensgefährliche Spannungen
In elektronischen Geräten können lebensgefährliche Spannungen anliegen. Wenn du nicht genau weißt, was du tust, solltest du solche Arbeiten nicht selbst durchführen.
Das Arbeiten an solchen Geräten erfolgt auf eigene Gefahr.
Ich dokumentiere Reparaturen als Referenz für mich selbst und für dich. Ich restauriere und repariere Synthesizer mit Schwerpunkt auf Vintage-Synthesizern, Drumcomputern und anderem historischem Equipment in Düsseldorf. Wenn du ein Problem mit deinem Synthesizer hast, melde dich gern bei mir.
