Vintage Drum Machine Reparatur

Music Percussion Computer Reparatur – Aufwendige Fehlersuche an einer seltenen Vintage Drum Machine

Dieser seltene Music Percussion Computer ließ sich zwar einschalten, spielte jedoch keinen einzigen Sound mehr. Die Stromversorgung war vorhanden, die Steuerung wirkte zunächst unauffällig – trotzdem erreichten keine Triggersignale die analogen Klangerzeugungen.

Drumcomputer schaltet ein, bleibt aber stumm

Der Music Percussion Computer zeigte zunächst ein scheinbar positives Fehlerbild: Das Gerät ließ sich einschalten und die Bedienoberfläche reagierte. Dennoch blieb die komplette Klangerzeugung stumm.

Bei einem mikroprozessorgesteuerten Drumcomputer dieser Generation muss deshalb systematisch geprüft werden, ob die CPU korrekt arbeitet, ob die Triggersignale erzeugt werden und ob diese überhaupt das Voice-Board erreichen.

Problematische Flachbandkabel und fehlende Triggersignale

Das Hauptproblem lag in der Verbindung zwischen CPU-Platine und Voice-Board. Über diese Flachbandkabel werden die Triggersignale an die einzelnen analogen Drum-Stimmen übertragen.

Gerade die Lötverbindungen dieser Kabel sind bei diesem Gerät häufig problematisch. Durch gealterte Lötstellen, mechanische Belastung oder feine Haarrisse können einzelne Signale unterbrochen werden. Die CPU kann dann weiterhin arbeiten, die Voices erhalten jedoch keinen Trigger mehr.

Nach dem sorgfältigen Nacharbeiten der betroffenen Verbindungen wurden die Triggersignale wieder zuverlässig übertragen.

Beschädigte Leiterbahnen repariert

Bei der weiteren Fehlersuche zeigten sich zusätzlich mehrere beschädigte Leiterbahnen. Solche Fehler sind besonders tückisch, weil sie nicht immer sofort sichtbar sind und je nach Signalweg sehr unterschiedliche Symptome verursachen können.

Die betroffenen Leiterbahnen wurden mit dünnem Kynar-Draht wiederhergestellt. So lässt sich die ursprüngliche Signalführung zuverlässig rekonstruieren, ohne unnötig in die restliche Platine einzugreifen.

Aufwendige Fehlersuche bis auf Leiterbahnebene

Besonders aufwendig war eine Unterbrechung direkt in der Nähe eines Lötauges. Solche Defekte sind mit bloßem Auge kaum zu erkennen und lassen sich meist erst durch gezieltes Durchmessen der Leiterbahnen lokalisieren.

Erst nachdem alle Unterbrechungen gefunden und beseitigt waren, arbeitete der Music Percussion Computer wieder zuverlässig. Genau diese unscheinbaren Fehler machen Reparaturen an seltenen Vintage-Geräten oft deutlich zeitintensiver als zunächst erwartet.

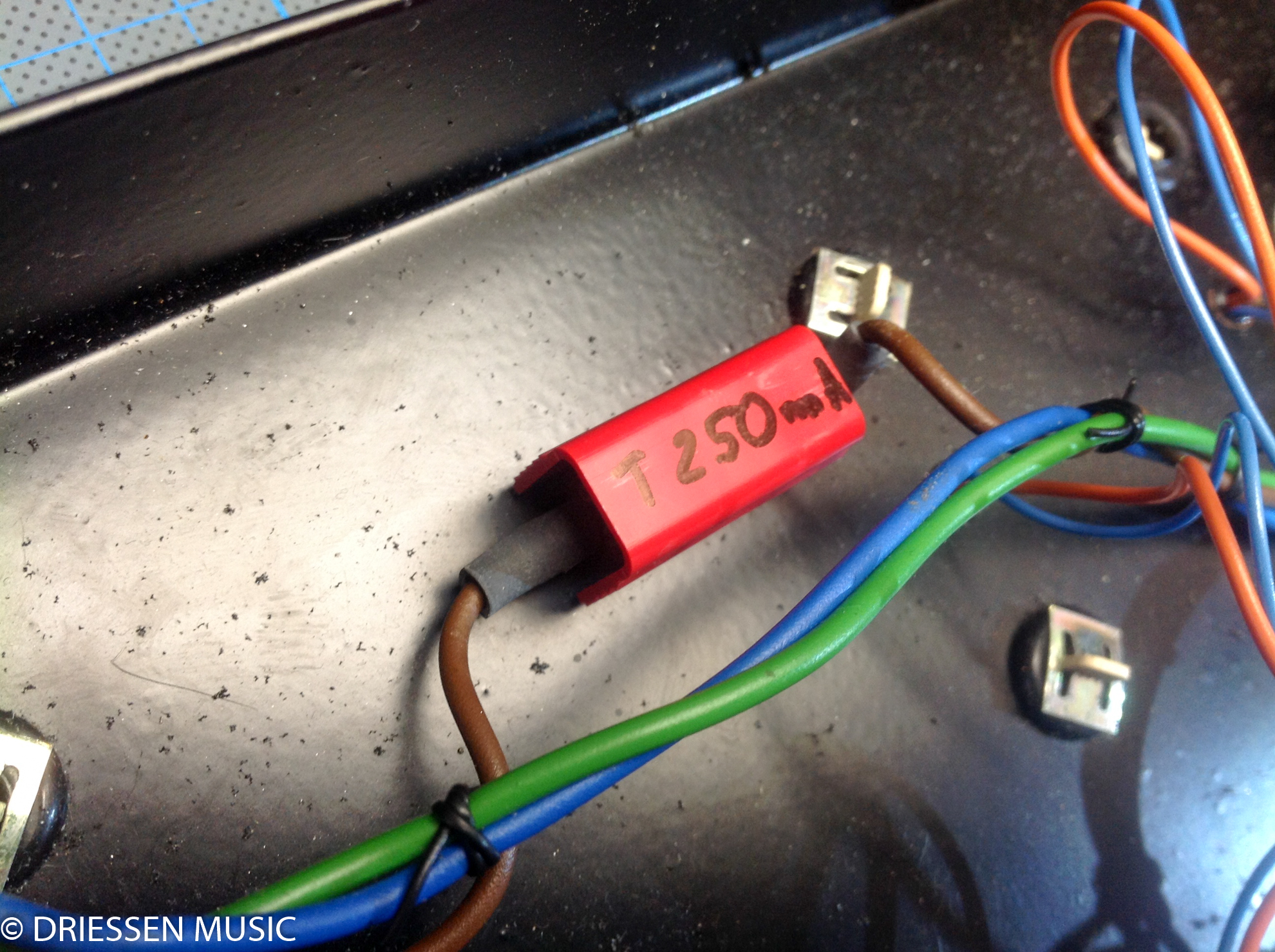

Sicherung und Stromversorgung kontrolliert

Bei jeder Reparatur lohnt sich auch ein Blick auf die eingesetzte Sicherung. Nicht selten haben Vorbesitzer im Laufe der Jahre einen falschen Wert eingesetzt, weil gerade keine passende Sicherung verfügbar war.

Eine falsch dimensionierte Sicherung kann im Fehlerfall die Elektronik gefährden oder unnötige Folgeschäden verursachen. Deshalb wird kontrolliert, ob Sicherungswert und Sicherungscharakteristik zum Gerät passen.

Potentiometer gereinigt und teilweise ersetzt

Auch die Potentiometer mussten überarbeitet werden. Einige Regler ließen sich reinigen und erhalten, andere waren mechanisch oder elektrisch bereits so stark verschlissen, dass ein Austausch notwendig wurde.

Bei einem seltenen Gerät wie dem Music Percussion Computer ist passender Ersatz nicht selbstverständlich. Neben dem elektrischen Wert müssen auch Bauform, Achse, Pinbelegung und mechanische Abmessungen passen.

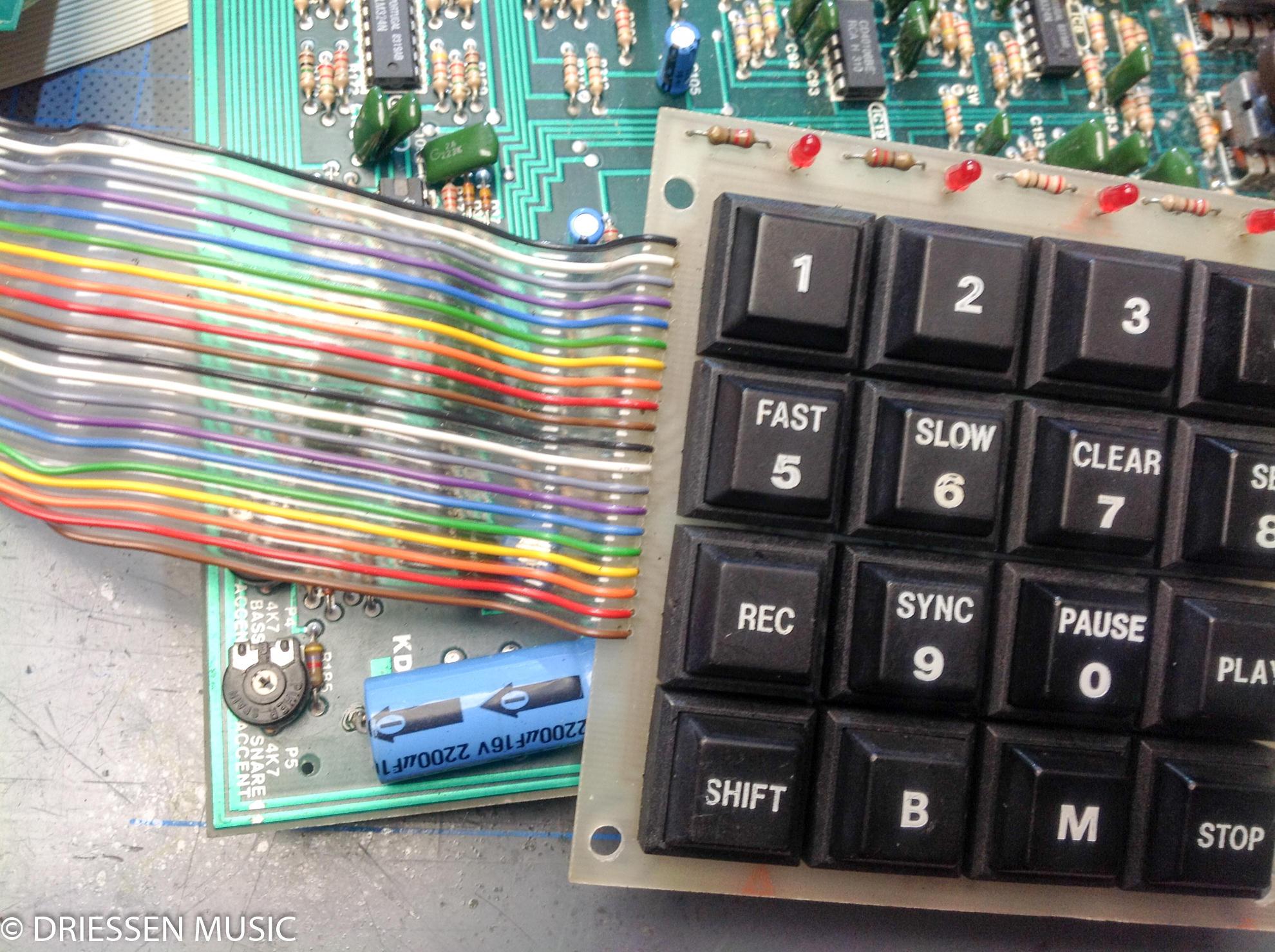

Bedienfeld und Tastaturmatrix überarbeitet

Neben der Klangerzeugung musste auch das Eingabefeld gereinigt und überarbeitet werden. Verschmutzte oder oxidierte Kontakte führen bei solchen Geräten schnell dazu, dass Eingaben nur sporadisch oder gar nicht mehr erkannt werden.

Nach der Reinigung und Überarbeitung wurden sämtliche Tastenfunktionen einzeln geprüft. Erst dadurch lassen sich Sequencer, Speicherfunktionen und Programmierung wieder zuverlässig nutzen.

Ergebnis der Reparatur

Nach der Instandsetzung der Flachbandverbindungen, der Reparatur beschädigter Leiterbahnen, der Kontrolle der Sicherung sowie der Überarbeitung von Potentiometern und Bedienfeld spielte der Music Percussion Computer wieder zuverlässig.

Diese Reparatur zeigt sehr gut, warum bei seltenen Vintage Drum Machines eine systematische Fehlersuche wichtiger ist als ein pauschaler Teiletausch. Der eigentliche Fehler lag nicht in einem einzelnen Bauteil, sondern in mehreren versteckten Kontakt- und Leiterbahnproblemen.
