Wiederinbetriebnahme nach jahrzehntelanger Standzeit

Der Synthesizer war früher regelmäßig im Einsatz und wurde anschließend rund drei Jahrzehnte eingelagert. Entsprechend zeigte sich bei der Überarbeitung, dass es nicht mit dem Austausch eines einzelnen Bauteils getan war.

MIDI-Nachrüstung und neues Betriebssystem

Für die MIDI-Erweiterung wurden die benötigten Komponenten bei Virtual Music bezogen. Der Einbau der MIDI-Elektronik auf der Hauptplatine wurde schließlich ebenfalls dort durchgeführt.

Im Zuge dieser Arbeiten wurde außerdem das Betriebssystem OS V8.3 installiert. Die entsprechenden EPROMs wurden eingesetzt, die Sounddaten aufgespielt und das System getestet.

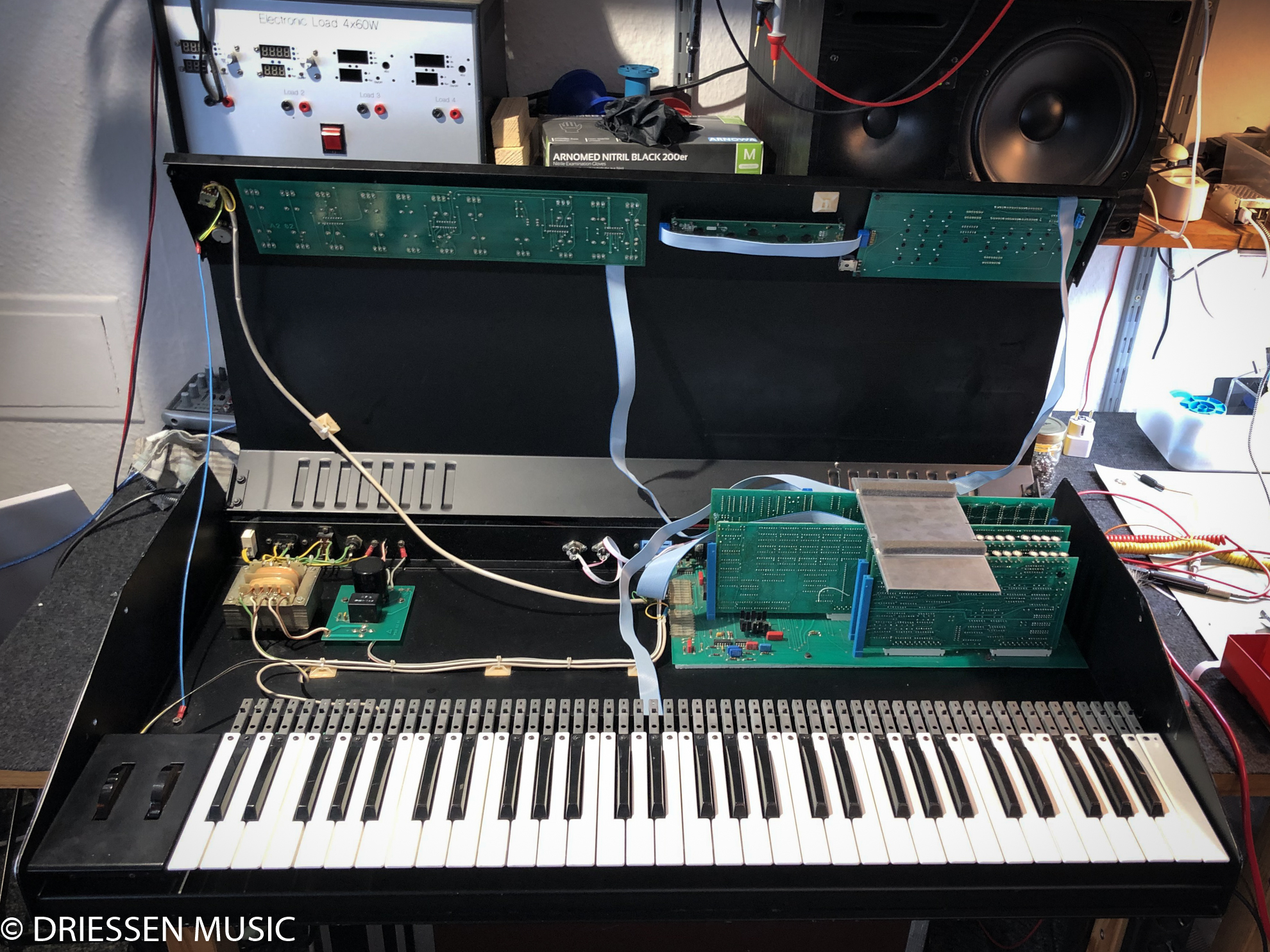

Nach Rückkehr der überarbeiteten Platine wurde diese wieder in den PPG eingebaut und die Funktion im kompletten Gerät überprüft.

Überarbeitung der Taster

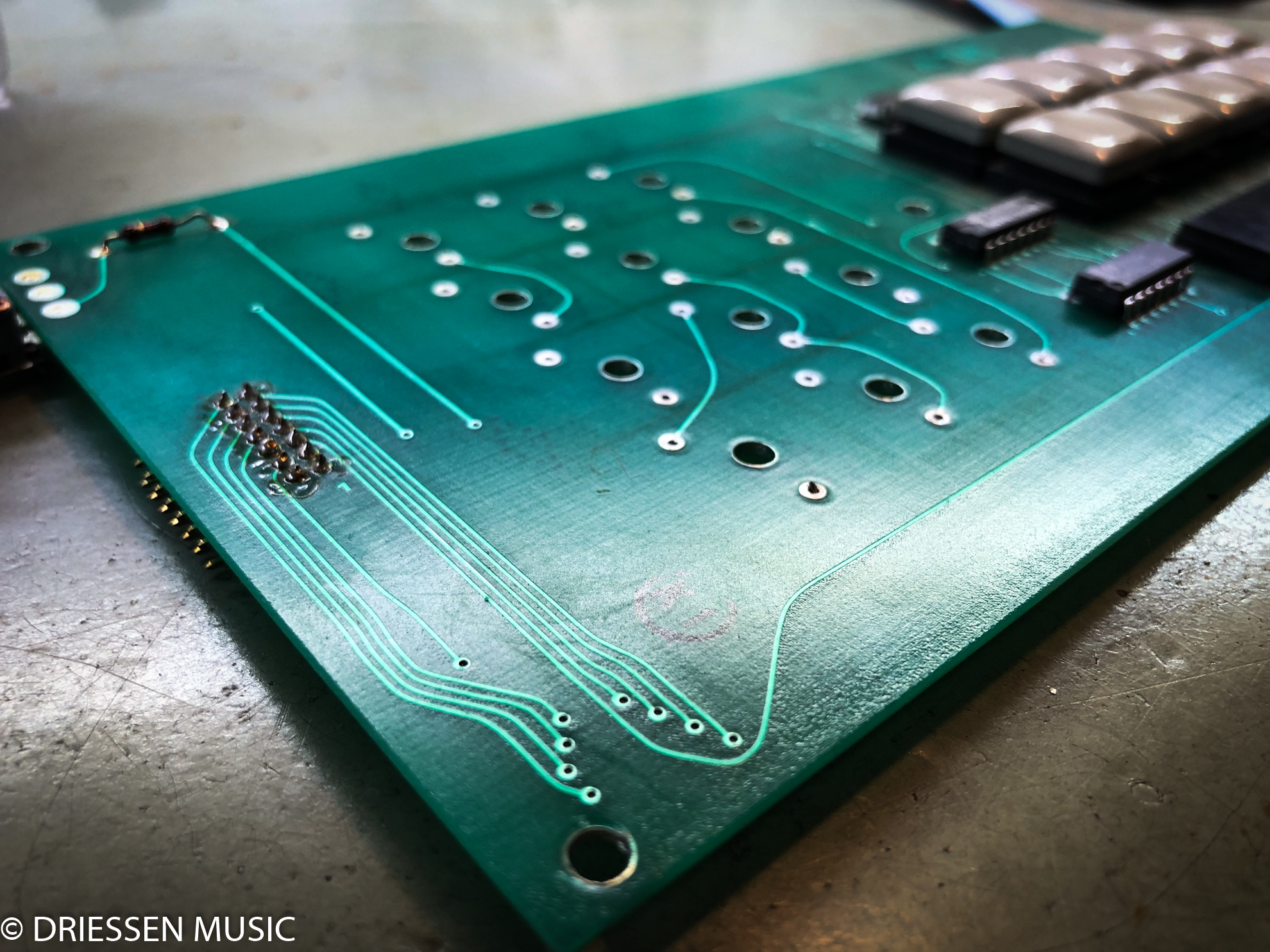

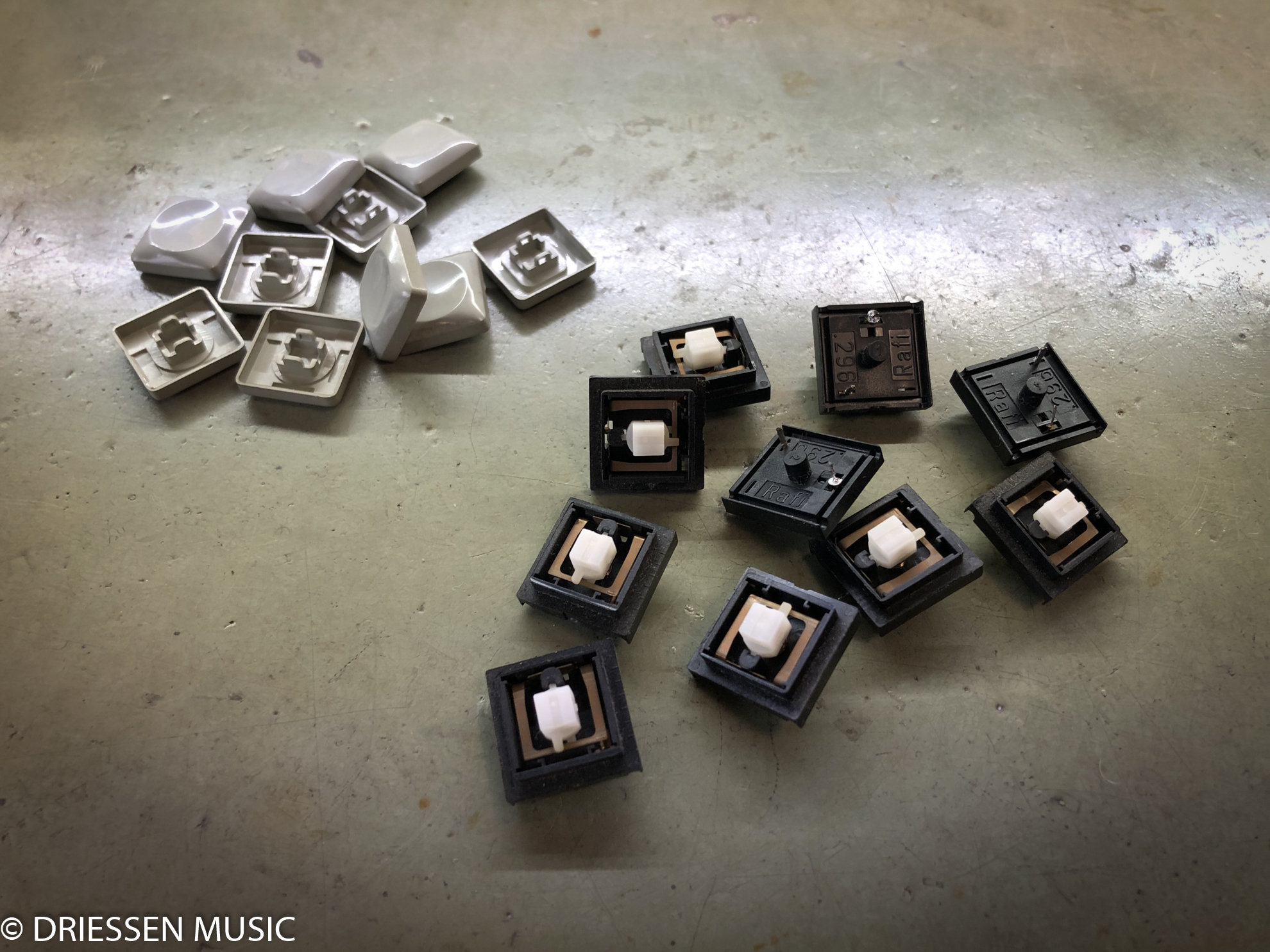

Ein erheblicher Teil der Arbeit steckte in den Bedienelementen. Sämtliche Taster des PPG wurden im Zuge der Überarbeitung gereinigt und aufgearbeitet. Die Taster der Zahlentastatur sowie die Pfeiltaster wurden dafür vollständig ausgelötet und zerlegt.

Besonders auffällig war der Taster der Ziffer 4. Hier zeigten sich starke grünliche Korrosions- und Oxidationsablagerungen an den Kontaktflächen.

Auch weitere Bedienelemente wurden im Zuge der Reparatur gereinigt und aufgearbeitet, darunter der Kontrastregler sowie der Volume-/Mono-Stereo-Regler.

Pratt-Read-Tastatur – alte Bushings und verschmutzte Kontakte

Auch im PPG Wave 2.2 arbeitet eine klassische Pratt-Read-Tastatur. Nach der langen Standzeit war hier eine gründliche mechanische und elektrische Überarbeitung notwendig.

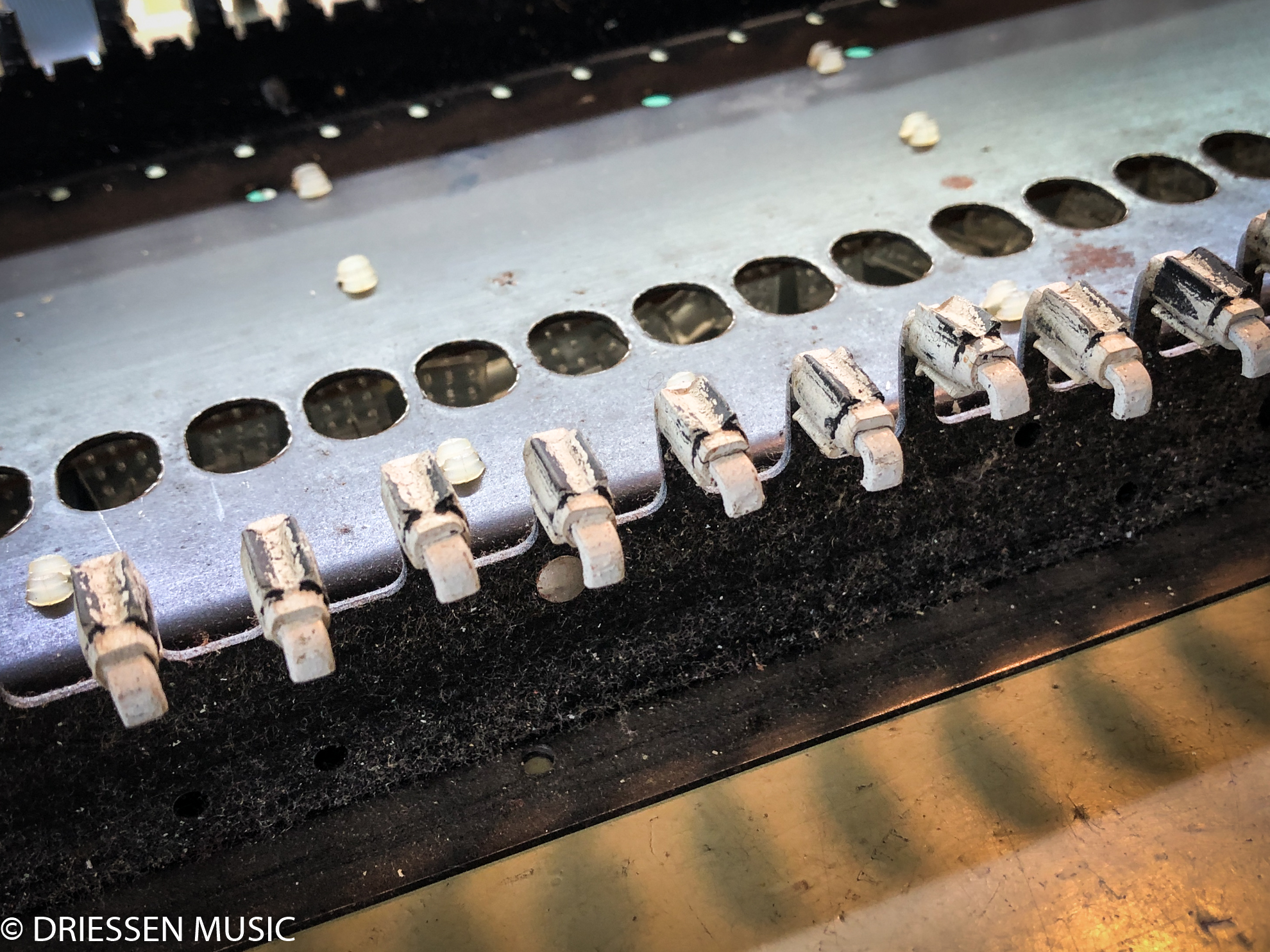

Die alten Key-Bushings wurden entfernt und durch neue ersetzt.

Nach dem Ausbau der Tastatur zeigte sich auch an den Busbars und Tastenkontakten deutlicher Handlungsbedarf.

Nahezu alle Keykontakte zeigten Korrosions- beziehungsweise Oxidationsablagerungen. In der Makroaufnahme ist gut zu erkennen, wie stark sich die Ablagerungen auf den Kontaktflächen gebildet hatten.

Die Kontakte wurden einzeln gereinigt und aufgearbeitet. Der Unterschied ist deutlich sichtbar.

Elektronik und Kondensatoren

Neben den offensichtlichen Kontaktproblemen wurden auch verschiedene Elektrolytkondensatoren erneuert. Dazu gehörten unter anderem ein axialer 10-µF-Elko, ein Kondensator im Netzteil sowie mehrere Kondensatoren auf den Voice-Boards.

Auf den Voice-Boards wurden drei 47-µF-Elkos ersetzt. Zusätzlich wurden vier axiale 2,2-µF-Elkos im Bereich der SEM- beziehungsweise Ausgangsstufen erneuert.

Das Gerät wurde außerdem innen gründlich gereinigt und anschließend wieder komplettiert.

MIDI-Buchsen und abschließender Funktionstest

Für die MIDI-Nachrüstung wurden auf der Rückseite des Gerätes die entsprechenden MIDI-IN- und MIDI-OUT-Buchsen eingebaut.

Nach Abschluss der mechanischen und elektronischen Arbeiten erfolgten Zusammenbau, Funktionsprüfung und Spieltest. MIDI-Funktion, Betriebssystem und Sounddaten wurden ebenfalls überprüft.

Fazit der PPG Wave 2.2 Reparatur

Bei einem Instrument wie dem PPG Wave 2.2 besteht eine erfolgreiche Wiederinbetriebnahme nach jahrzehntelanger Standzeit selten nur aus einer einzelnen Reparatur. Verschmutzte und korrodierte Kontakte, gealterte mechanische Komponenten, Bedienelemente und elektronische Bauteile müssen gemeinsam betrachtet werden.

Bei diesem PPG kamen zusätzlich die Wiederherstellung von Betriebssystem und Sounddaten sowie die MIDI-Nachrüstung hinzu. Gerade die aufwendige Überarbeitung der Pratt-Read-Tastatur und der zahlreichen Taster zeigte, wie viel Detailarbeit notwendig sein kann, um einen solchen Klassiker wieder zuverlässig spielbar zu machen.

Nach Abschluss der Arbeiten ist der PPG Wave 2.2 nun wieder einsatzbereit und lässt sich dank der MIDI-Nachrüstung auch deutlich komfortabler in ein modernes Studio-Setup integrieren.
