```Minimoog Model D Reparatur: Umfassender Service für einen Klassiker von 1976
Dieser Minimoog Model D von 1976 kam für eine umfangreiche Überarbeitung in die Werkstatt. Die Potentiometer und Schalter arbeiteten nicht mehr sauber, die Stimmung und das Tracking lagen außerhalb der Spezifikation und auch im Inneren zeigten sich typische Alterserscheinungen eines fast 50 Jahre alten Synthesizers.
Im Rahmen der Arbeiten wurden unter anderem die Frontplatte und das Gehäuse gereinigt, gealterte Elektrolytkondensatoren ersetzt, Korrosionsspuren im Netzteilbereich beseitigt, die Tastatur überholt, neue Key Bushings eingesetzt, verschlissene Klinkenbuchsen ersetzt und der Netzanschluss sicherheitshalber erneuert.
```Reinigung von Gehäuse und Frontplatte
```Zur Überarbeitung eines Vintage-Synthesizers gehört häufig nicht nur die elektronische Instandsetzung. Auch Gehäuse, Frontplatte und Bedienelemente zeigen nach mehreren Jahrzehnten deutliche Spuren der Nutzung.

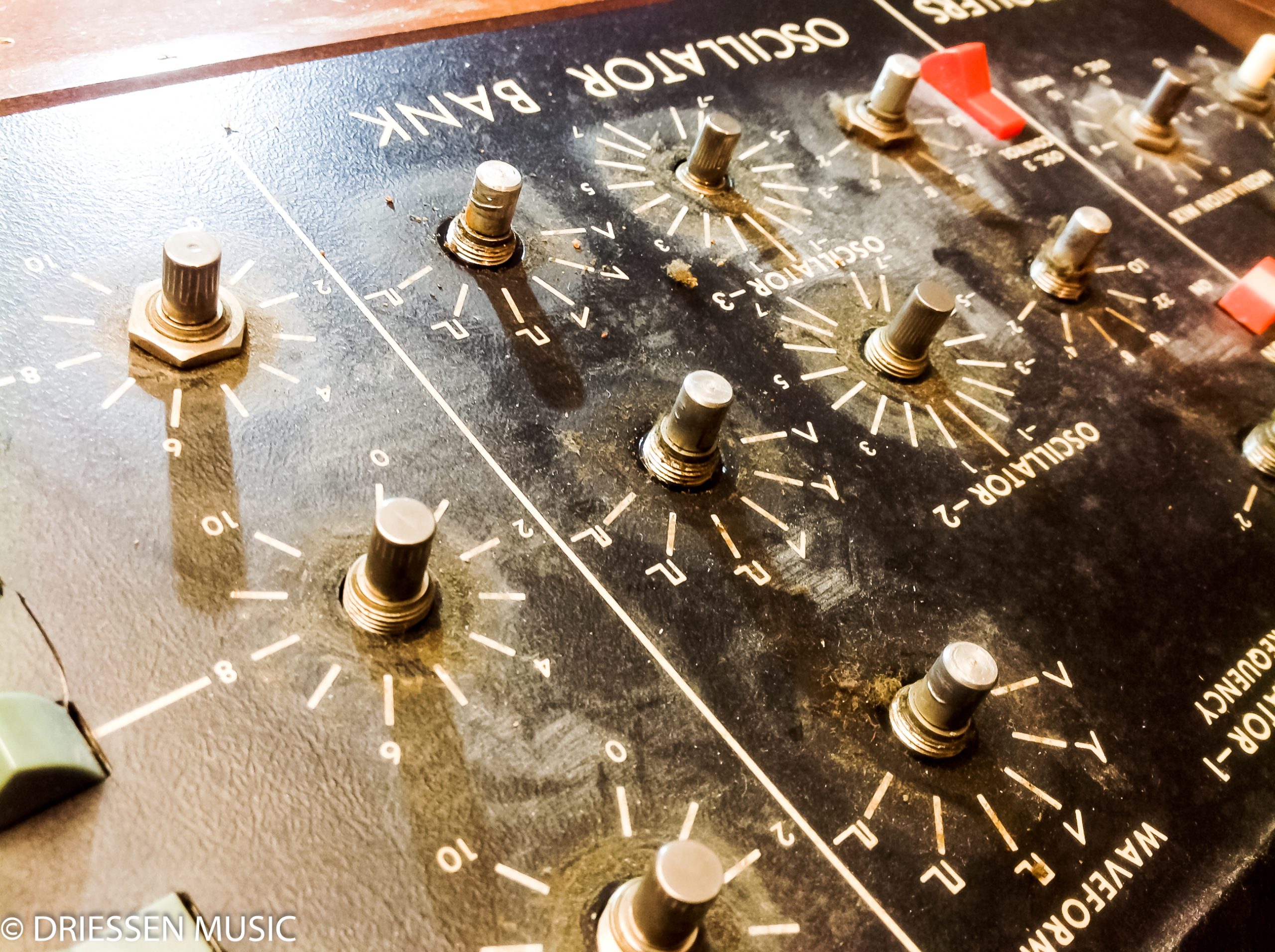

Bei diesem Minimoog hatten sich Staub, Schmutz und Ablagerungen insbesondere rund um die Potentiometer und Schalter gesammelt. Die Reinigung erfolgte schonend, ohne die originale Oberfläche oder die Beschriftung unnötig zu belasten.
Alte Elektrolytkondensatoren im Minimoog
```Der Minimoog war noch mit seinen alten Elektrolytkondensatoren ausgestattet. Einige dieser Bauteile lagen bereits außerhalb ihrer ursprünglichen Toleranz. Bei einem Instrument dieser Altersklasse ist das nicht ungewöhnlich, da Elektrolytkondensatoren zu den klassischen Verschleißteilen elektronischer Geräte gehören.

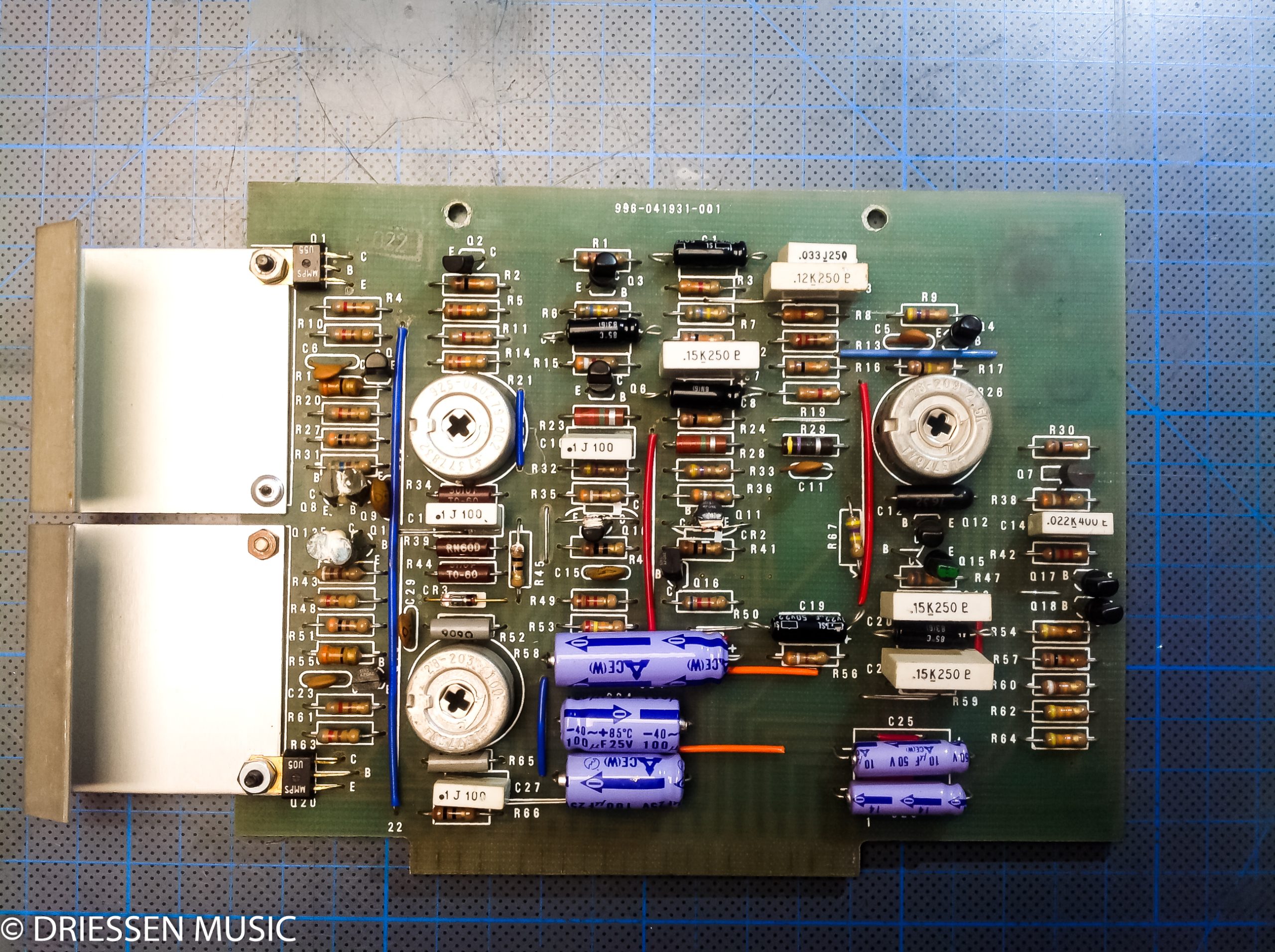

Im Zuge der Überarbeitung wurden sämtliche Elektrolytkondensatoren durch hochwertige Markenbauteile ersetzt. Das schafft eine zuverlässige Grundlage für den weiteren Betrieb und für die anschließende Kalibrierung des Synthesizers.
Korrosion auf der Netzteilplatine
```Nach dem Ausbau der großen Netzteilkondensatoren zeigten sich deutliche Korrosions- und Alterungsspuren auf der Platine. Solche Schäden entstehen bei vielen Geräten dieser Baujahre häufig durch gealterten Kleber, mit dem schwere Bauteile ab Werk zusätzlich fixiert wurden.
Der betroffene Bereich wurde gereinigt und aufgearbeitet, bevor neue Kondensatoren eingesetzt wurden. Gerade im Netzteilbereich ist eine saubere und zuverlässige Ausführung besonders wichtig.
Überholung der Tastatur
```Die Tastatur des Minimoog wurde zerlegt, gereinigt und überprüft. Nach mehreren Jahrzehnten hatten sich Staub, Fasern und Schmutz in der Mechanik gesammelt.

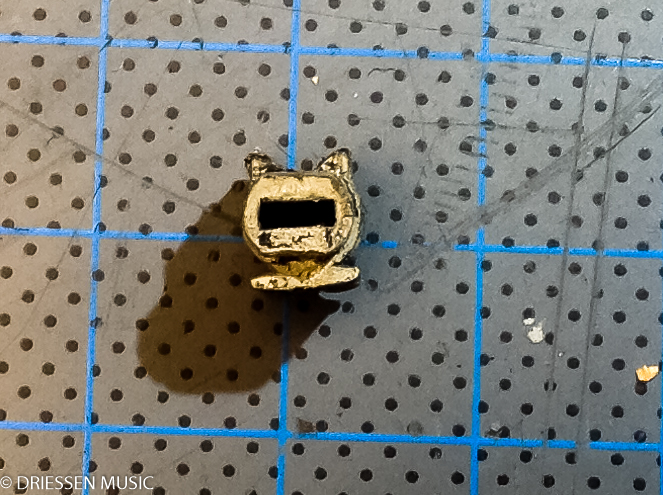

Zusätzlich wurden die Tastaturkontakte gereinigt und die Key Bushings erneuert. Diese kleinen Gummilager sorgen für die Führung der Tasten. Wenn sie aushärten oder zerfallen, verschlechtert sich das Spielgefühl deutlich.
Austausch verschlissener Klinkenbuchsen
```Im Zuge der Arbeiten wurden auch mehrere Klinkenbuchsen ersetzt. Die ursprünglichen Buchsen waren mechanisch zu stark abgenutzt, um durch eine Reinigung wieder dauerhaft zuverlässige Kontaktverhältnisse zu erreichen.
Bei einem regelmäßig genutzten Instrument sind stabile Audio- und Steuerspannungsverbindungen wichtig. Deshalb wurden die betroffenen Buchsen durch neue Bauteile ersetzt.
Sicherer Netzanschluss
```Auch der Netzanschluss wurde überprüft. Der vorhandene Netzstecker befand sich in keinem vertrauenserweckenden Zustand und wurde deshalb ersetzt.
Gerade bei Vintage-Instrumenten sollte die elektrische Sicherheit nicht hinter der Originalität zurückstehen. Netzanschluss, Netzkabel und Netzteil gehören zu den sicherheitsrelevanten Bereichen eines Gerätes.
Kalibrierung und Abschlusskontrolle
```Nach Abschluss der mechanischen und elektronischen Arbeiten wurde der Minimoog geprüft, gestimmt und kalibriert. Dabei standen insbesondere Stimmung, Tracking und die zuverlässige Funktion der Bedienelemente im Vordergrund.
Durch die Kombination aus Reinigung, Tastaturüberholung, Austausch gealterter Bauteile und abschließender Kalibrierung konnte dieser Minimoog Model D von 1976 wieder in einen deutlich zuverlässigeren und spielbareren Zustand versetzt werden.
