Waldorf Wave – großartiger Synthesizer, aufwendiger Service

Der Waldorf Wave ist aus meiner Sicht bis heute ein großartiger Wavetable-Synthesizer. Die direkte Bedienung, die vielen Möglichkeiten der Klanggestaltung und die beeindruckende Bedienoberfläche machen einfach riesigen Spaß. Es ist eines dieser Instrumente, bei denen man schnell anfängt zu experimentieren und dabei immer wieder neue Klänge entdeckt.

Aus Sicht eines Servicetechnikers zeigt sich allerdings eine ganz andere Seite des Wave. Im Inneren findet sich eine Vielzahl unterschiedlicher Platinen, verbunden durch zahlreiche Flachbandkabel. Dazu kommen Taster, Steckverbindungen, Abstandhalter und mechanische Baugruppen, die den Zugang zu einzelnen Bereichen erschweren können.

Entsprechend aufwendig kann bereits das Zerlegen und spätere Zusammenbauen des Instruments sein. Selbst wenn sich die eigentliche Fehlerursache am Ende als kleines Bauteil herausstellt, kann die systematische Fehlersuche bei einem Waldorf Wave deshalb einiges an Zeit beanspruchen.

Waldorf Wave startet, aber Audio und MIDI fehlen

Bei diesem Gerät lief der Startvorgang zunächst an, es gab jedoch keinen Audioausgang. Zusätzlich funktionierte auch die MIDI-Schnittstelle nicht.

Bei einem so komplex aufgebauten Instrument kommen dafür zunächst zahlreiche mögliche Ursachen infrage. Statt einzelne Bauteile auf Verdacht auszutauschen, ist deshalb eine systematische Eingrenzung des Fehlers notwendig.

Kurzschluss in der Spannungsversorgung

Bei der Fehlersuche zeigte sich ein Kurzschluss auf einer Spannungsversorgung. Ein solcher Fehler lässt sich bereits am ausgeschalteten und spannungsfreien Gerät feststellen. Der Widerstand zwischen der betroffenen Versorgungsschiene und Masse liegt bei einem direkten Kurzschluss nahe 0 Ohm.

Damit war zwar klar, dass ein Kurzschluss einen Teil der Elektronik lahmlegte. Noch nicht geklärt war jedoch, auf welcher Baugruppe sich der Fehler befand und welches Bauteil ihn verursachte.

CPU-Board und Voice-Boards einzeln prüfen

Der Waldorf Wave besteht aus zahlreichen miteinander verbundenen Baugruppen. Dazu gehören unter anderem das CPU-Board und mehrere Voice-Boards. Durch das schrittweise Trennen einzelner Baugruppen lässt sich überprüfen, ob der Kurzschluss weiterhin vorhanden ist.

Verschwindet der nahezu niederohmige Widerstand nach dem Trennen einer bestimmten Baugruppe, ist der betroffene Bereich bereits deutlich eingegrenzt. Anschließend kann die Fehlersuche innerhalb dieser Platine fortgesetzt werden.

Genau hier liegt bei solchen Reparaturen häufig der eigentliche Arbeitsaufwand. Ein defektes Bauteil auszutauschen kann schnell erledigt sein. Das Bauteil innerhalb eines komplexen Systems zuverlässig zu finden, ist dagegen oft der wesentlich größere Teil der Reparatur.

Ein defekter Elko verursacht den Kurzschluss

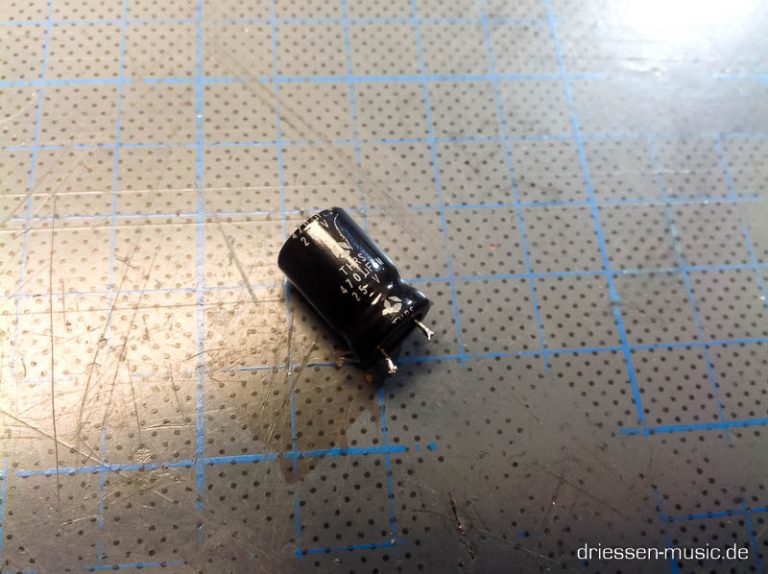

Die eigentliche Ursache stellte sich schließlich als erstaunlich unspektakulär heraus: Ein Elektrolytkondensator hatte einen Kurzschluss entwickelt und zog damit die entsprechende Spannungsversorgung praktisch auf Masse.

Ein schönes Beispiel dafür, dass bei einem komplexen und hochwertigen Synthesizer nicht zwangsläufig ein exotisches oder schwer erhältliches Spezialbauteil für einen größeren Ausfall verantwortlich sein muss. In diesem Fall genügte ein einzelner defekter Elko.

Kleines Bauteil, große Wirkung

Gerade bei einem Instrument wie dem Waldorf Wave stehen Aufwand der Fehlersuche und Preis des letztlich defekten Bauteils manchmal in einem bemerkenswerten Verhältnis. Der Kondensator selbst ist weder teuer noch außergewöhnlich. Seine Position innerhalb einer komplexen Elektronik macht die Diagnose jedoch entsprechend anspruchsvoll.

Nach dem Auffinden und Beseitigen des Kurzschlusses konnte der Waldorf Wave wieder ordnungsgemäß arbeiten.

Und dann zeigt sich auch wieder die andere Seite dieses Instruments: Der Wave ist ein außergewöhnlicher Wavetable-Synthesizer, der trotz seiner komplexen Technik vor allem eines macht – unglaublich viel Spaß beim Spielen und Experimentieren.
