LinnDrum startet nicht mehr zuverlässig

Das Hauptproblem dieser LinnDrum war die fehlerhafte Einschalt- beziehungsweise Reset-Schaltung. Das Gerät startete nicht zuverlässig und zeigte ein typisches Fehlerbild, das bei LinnDrum Drumcomputern seit vielen Jahren bekannt ist.

Anstatt die originale Schaltung erneut instand zu setzen, wurde eine modernere Lösung verwendet. Hierfür kam ein speziell für diesen Zweck entwickeltes Reset-IC zum Einsatz, das die Versorgungsspannung beim Einschalten überwacht und einen definierten Systemstart sicherstellt.

Die Modifikation verbessert die Betriebssicherheit deutlich und sorgt dafür, dass die LinnDrum nach dem Einschalten wieder zuverlässig bootet. Nach dem Umbau ließ sich das Gerät wieder reproduzierbar und stabil starten.

Defekte Speicherbatterie

Ein weiteres Problem betraf die Speichererhaltung der LinnDrum. Nach dem Ausschalten gingen gespeicherte Daten verloren, da die vorhandene Batterie ihre Kapazität längst eingebüßt hatte.

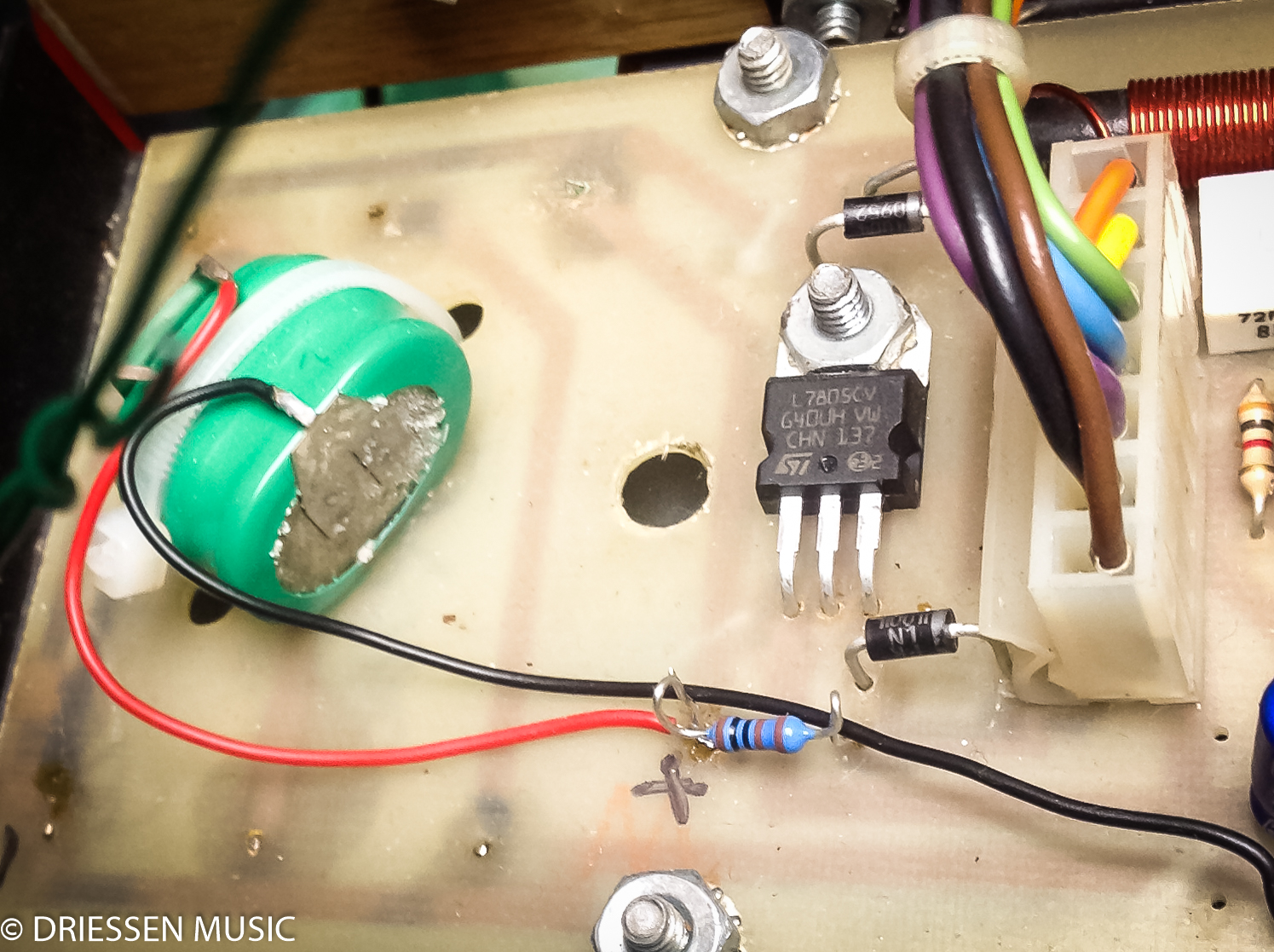

Auf der Netzteilplatine fand sich eine ältere Akkulösung mit deutlichen Alterungs- und Korrosionserscheinungen. Der Akku war praktisch verbraucht und konnte die Speicherschaltung nicht mehr zuverlässig versorgen.

Anstelle der vorhandenen Speicherpufferung wurde eine neue Akkulösung installiert. Verwendet werden drei moderne Panasonic-NiMH-Akkus in einem Batteriehalter. Diese Akkus werden nicht mehr von der LinnDrum geladen, sondern bei Bedarf extern aufgeladen.

Der Vorteil dieser Lösung liegt in der deutlich höheren Kapazität gegenüber vielen nachträglich eingebauten Alternativen. Dadurch bleibt der Speicherinhalt über einen längeren Zeitraum erhalten, ohne dass die Akkus nachgeladen werden müssen. Gleichzeitig lässt sich ein späterer Austausch unkompliziert durchführen.

Nacharbeit an Lötstellen

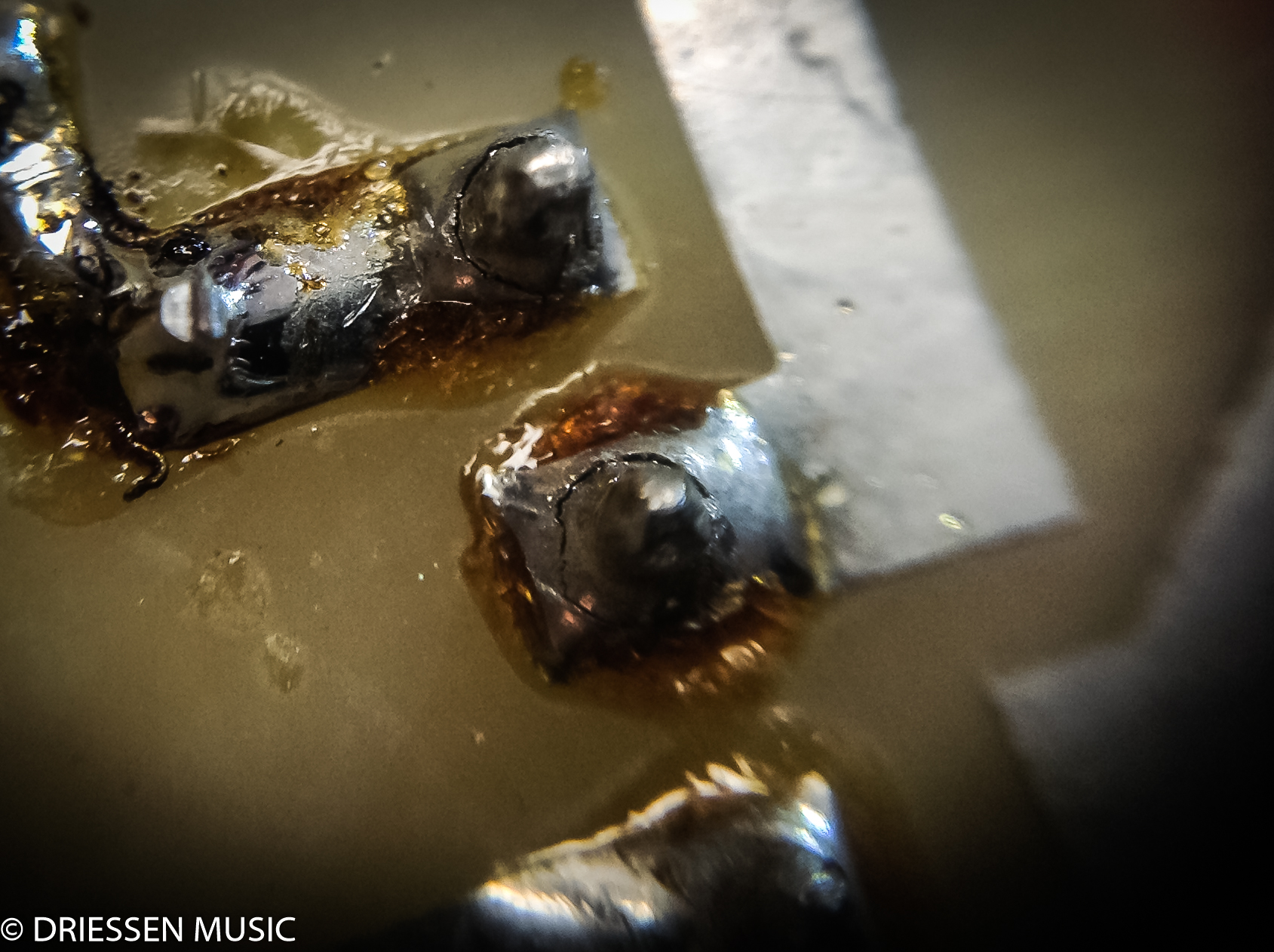

Im Zuge der Arbeiten wurden außerdem verschiedene Lötstellen überprüft. Wie bei vielen Geräten dieses Alters fanden sich einzelne Verbindungen, deren Zustand zumindest fragwürdig erschien.

Solche Lötstellen können über Jahrzehnte durch thermische Belastung, mechanische Spannungen oder Alterungsprozesse an Zuverlässigkeit verlieren. Um spätere Kontaktprobleme zu vermeiden, wurden die betroffenen Stellen nachgelötet und überarbeitet.

Wie bei vielen Vintage-Geräten wurden im Zuge der Reparatur zusätzlich einige typische Wartungsarbeiten durchgeführt. Dazu zählten die Reinigung verschiedener Baugruppen sowie das Nacharbeiten einzelner Lötstellen.

ZIF-Sockel für einfachen Soundwechsel

Diese LinnDrum war bereits mit ZIF-Sockeln (Zero Insertion Force) für die Sound-ROMs ausgestattet. Solche Sockel ermöglichen den Austausch der EPROMs ohne Werkzeug und ohne die Bauteile bei jedem Wechsel aus ihren Fassungen hebeln zu müssen.

Für Besitzer einer LinnDrum, die verschiedene Sound-Sets verwenden möchten, stellen ZIF-Sockel eine praktische Erweiterung dar. Der Wechsel von Sounds wird deutlich einfacher und das Risiko von Beschädigungen an EPROMs oder Sockeln wird reduziert.

Falls gewünscht, kann eine entsprechende Nachrüstung auch bei anderen LinnDrum-Geräten durchgeführt werden.

Erweiterte Pitch-Modifikation

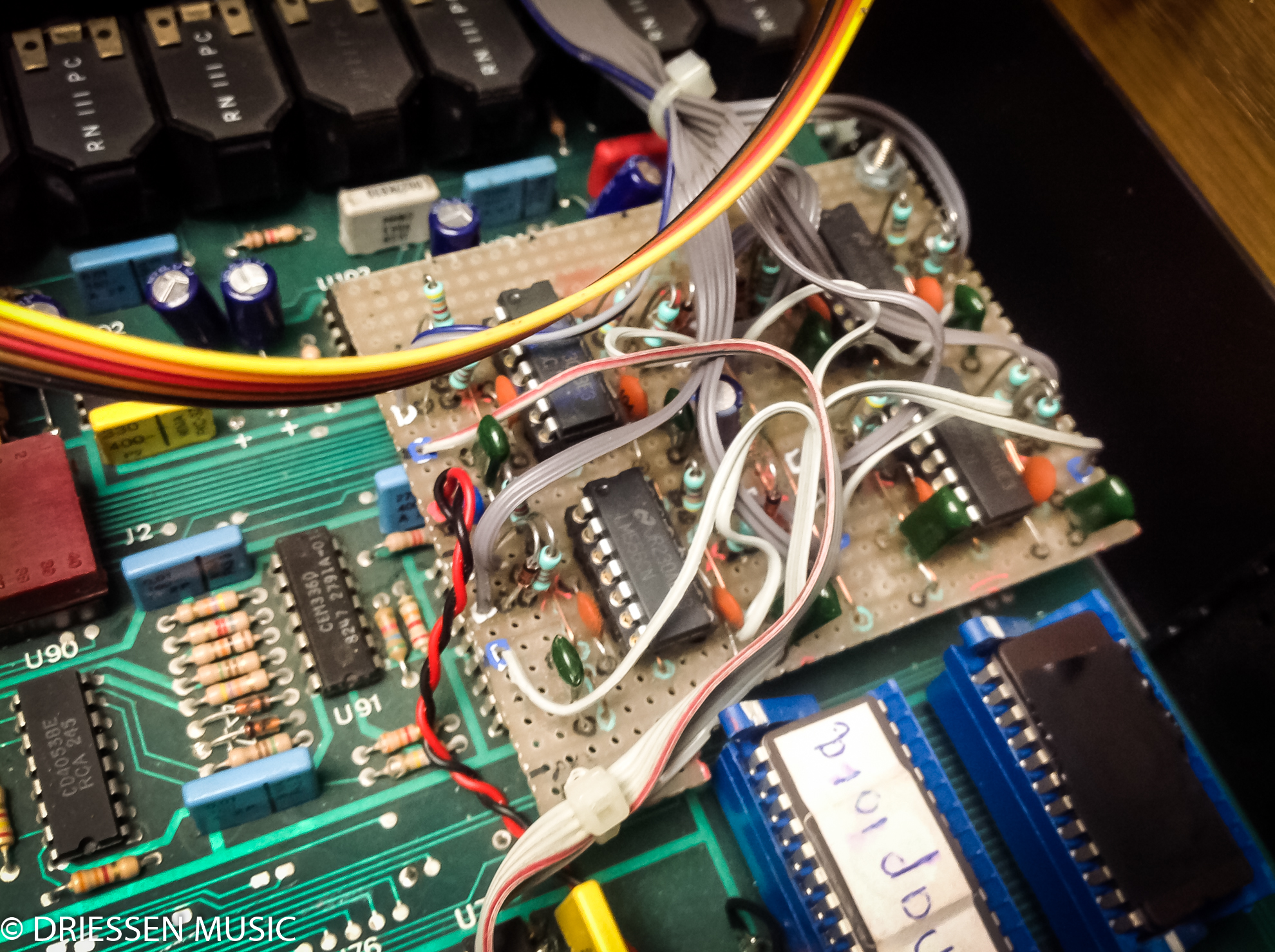

Zusätzlich war diese LinnDrum bereits mit einer Pitch-Modifikation ausgestattet. Während sich bei einer serienmäßigen LinnDrum nur ausgewählte Instrumente in ihrer Tonhöhe verändern lassen, erweitert diese Modifikation die Möglichkeiten auf weitere Sounds.

Die zusätzliche Schaltung ermöglicht deutlich mehr klangliche Variationen und erweitert den kreativen Spielraum des Drumcomputers. Besonders für Anwender, die ihre LinnDrum aktiv im Studio einsetzen, kann eine solche Erweiterung interessante neue Soundmöglichkeiten eröffnen.

Modifikationen dieser Art waren bereits in den 1980er-Jahren beliebt und sind auch heute noch bei vielen LinnDrum-Besitzern gefragt.

Die zusätzlichen Pitch-Regler wurden sauber in die Frontplatte integriert und ermöglichen den direkten Zugriff auf die erweiterten Klangparameter. Dadurch lassen sich die betreffenden Instrumente jederzeit ohne Öffnen des Geräts in ihrer Tonhöhe verändern.

Ergebnis der LinnDrum Reparatur

Nach dem Einbau der neuen Reset-Schaltung, dem Austausch der Speicherakkus und den allgemeinen Wartungsarbeiten arbeitet die LinnDrum wieder zuverlässig. Das Gerät startet stabil und gespeicherte Daten bleiben nach dem Ausschalten wieder erhalten.

Zusätzlich verfügt diese LinnDrum über einige interessante Erweiterungen wie ZIF-Sockel für die Sound-ROMs sowie eine erweiterte Pitch-Modifikation für zusätzliche Klangvariationen.
