Linn 9000 Reparatur: Abstürze, Displayfehler und verzerrter Sound

Diese Linn 9000 Drum Machine wurde mit mehreren Fehlern eingeliefert. Das Gerät arbeitete nicht zuverlässig, stürzte ab, das Display fiel zeitweise aus und verschiedene Sounds wurden verzerrt oder fehlerhaft wiedergegeben.

Zusätzlich war diese Linn 9000 mit einer Forat-Modifikation ausgestattet. Dadurch wird die ohnehin komplexe Maschine noch einmal deutlich erweitert – entsprechend aufwendig gestaltete sich die Fehlersuche.

Eine Linn 9000 mit Forat-Modifikation

Die Linn 9000 ist eine besondere Kombination aus Drum Machine, Sampler und Sequencer. In der ursprünglichen Ausführung besitzt sie 18 Drum-Sounds und kann zusätzlich einzelne Samples laden. Mit der Forat-Modifikation wird dieses Konzept deutlich erweitert: Sounds können auf allen Pads gespeichert, gepitcht, im Sequencer verwendet und nach dem Ausschalten erhalten bleiben.

Genau diese Erweiterung macht die Maschine musikalisch sehr interessant, erhöht aber auch die Komplexität. In diesem Fall waren unter anderem gespeicherte Sounds beschädigt. Nach dem Löschen und Neuinitialisieren des Speichers konnte zunächst wieder ein Sound in ein Pad geladen werden – ein wichtiger Hinweis darauf, dass große Teile des Systems grundsätzlich noch arbeiteten.

Instabiles Startverhalten und Abstürze

Einer der zentralen Fehler lag in der Reset-Schaltung. Eine fehlerhafte Reset-Schaltung kann bei digitalen Vintage-Geräten zu sehr unterschiedlichen Symptomen führen: Das Gerät startet nicht korrekt, bleibt hängen, startet neu oder stürzt während des Betriebs scheinbar zufällig ab.

Nach der Instandsetzung der Reset-Schaltung konnte die Linn 9000 wieder deutlich zuverlässiger starten und arbeiten. Damit war jedoch nur ein Teil der vorhandenen Fehler beseitigt.

Defekter 7432-Logikbaustein

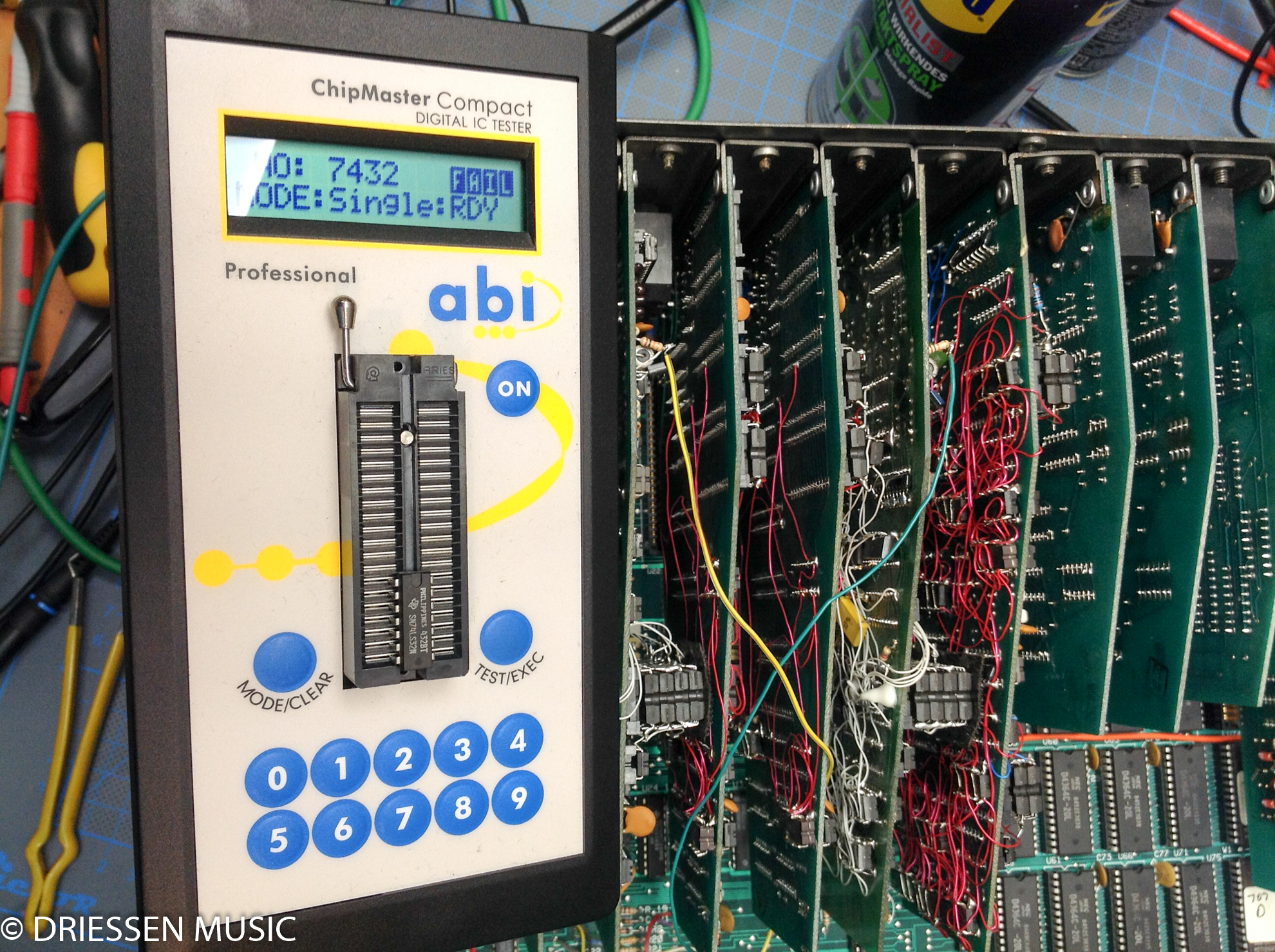

Defektes 7432 IC einer Linn 9000 auf einem digitalen IC-Tester — Mit einem digitalen IC-Tester wurden verdächtige Logikbausteine außerhalb der Schaltung überprüft. Das hier getestete 7432-IC wurde bereits vom Tester als fehlerhaft erkannt. Solchen Testergebnissen sollte man nicht blind vertrauen, sie liefern jedoch häufig einen wertvollen Hinweis für die weitere Fehlersuche.

Die Fehlersuche führte außerdem zu mehreren verdächtigen ICs auf dem Mainboard. Gerade bei Geräten dieser Komplexität können einzelne TTL-Logikbausteine zu sehr unterschiedlichen Fehlerbildern führen – von Abstürzen über Kommunikationsprobleme bis hin zu scheinbar zufälligen Fehlfunktionen.

Der Austausch des defekten 7432-Logikbausteins gehörte daher zu den notwendigen Arbeiten, um die Maschine wieder zuverlässig betreiben zu können.

Beschädigte Flachbandkabel

Beschädigtes Flachbandkabel in einer Linn 9000 mit sichtbaren Unterbrechungen — Die Ursache für mehrere ausgefallene Instrumente war ein beschädigtes Flachbandkabel. An mehreren Stellen waren deutliche Beschädigungen der Isolation und Leiterbahnen erkennbar. Vermutlich wurde das Kabel irgendwann eingeklemmt oder mechanisch belastet.

Weiterer Schaden an einem Flachbandkabel direkt am Steckverbinder einer Linn 9000 — Ein weiterer Schaden am selben Flachbandkabel. Direkt am Steckverbinder waren mehrere Leiter beschädigt. Gerade an dieser Stelle entstehen durch Biegung und Zugbelastung häufig Unterbrechungen.

Nicht alle Instrumente der Linn 9000 wurden korrekt angesteuert. Die Ursache lag schließlich nicht in den Instrumentenschaltungen selbst, sondern in beschädigten Flachbandkabeln.

Über diese Verbindungen werden zahlreiche Steuer- und Datensignale übertragen. Bereits einzelne unterbrochene Leitungen können deshalb zu sehr unterschiedlichen Fehlerbildern führen. Nach dem Austausch der betroffenen Kabel konnten die entsprechenden Baugruppen wieder korrekt angesprochen werden.

Displayfehler durch beschädigtes Display-Flachbandkabel

Display einer Linn 9000 während der Reparatur — Das Display fiel zeitweise aus. Ursache war nicht das LCD-Modul selbst, sondern ein beschädigtes Display-Flachbandkabel.

Auch das Display zeigte sporadische Ausfälle. Bei solchen Fehlern liegt der Verdacht zunächst oft beim Displaymodul selbst. In diesem Fall war die Ursache jedoch ebenfalls mechanischer Natur: Das Flachbandkabel zum Display war beschädigt.

Nach der Instandsetzung der Verbindung arbeitete die Anzeige wieder zuverlässig.

Defektes Diskettenlaufwerk

Defekter Schreib-Lesekopf eines Linn 9000 Diskettenlaufwerks — Das originale Diskettenlaufwerk war nicht mehr zu retten. Der Schreib-/Lesekopf war beschädigt, ein zuverlässiger Betrieb war damit nicht mehr möglich.

Die Linn 9000 war ursprünglich mit einem Diskettenlaufwerk ausgestattet. Dieses Laufwerk war in diesem Gerät jedoch nicht mehr sinnvoll instandzusetzen. Der Schreib-/Lesekopf war beschädigt und es war davon auszugehen, dass auch weitere altersbedingte Probleme folgen könnten.

Bei über 40 Jahre alter Computertechnik sind Diskettenlaufwerke häufig eine der störanfälligsten Baugruppen. Mechanik, Motoren, Führungselemente und Elektronik haben oft bereits erhebliche Betriebsstunden hinter sich.

HxC-Floppy-Emulator als moderne Lösung

HxC-Floppy-Emulator für eine Linn 9000 — Statt das alte Diskettenlaufwerk zu reparieren, wurde ein HxC-Floppy-Emulator eingebaut. Die Linn 9000 kann damit weiterhin wie vorgesehen Daten laden und speichern, arbeitet aber mit moderner SD-Karten-Technik.

Anstelle einer aufwendigen Reparatur der alternden Diskettenmechanik wurde die Linn 9000 mit einem HxC-Floppy-Emulator ausgestattet. Dieser emuliert das originale Diskettenlaufwerk, speichert die Daten jedoch auf einer SD-Karte.

Aus Sicht der Linn 9000 verhält sich der Emulator wie das ursprüngliche Laufwerk. Für den praktischen Einsatz ist diese Lösung jedoch deutlich zuverlässiger und komfortabler als der Betrieb mit alten Disketten.

Ergebnis der Reparatur

Nach Abschluss der Arbeiten startete die Linn 9000 wieder zuverlässig. Das Display arbeitete stabil, die Instrumente wurden wieder korrekt angesteuert und die Forat-Erweiterung konnte wieder sinnvoll genutzt werden.

Durch den Einbau des HxC-Floppy-Emulators wurde die seltene Drum Machine zusätzlich alltagstauglicher. Gerade bei Geräten wie der Linn 9000 ist eine solche Reparatur oft keine einzelne Maßnahme, sondern eine Kombination aus Fehlersuche, Instandsetzung und behutsamer Modernisierung.
