Moog Minimoog Keyboard Reparatur – Tastatur Service
Moog Minimoog Keyboard Reparatur – Tastatur Service
Früher Moog Minimoog Model D mit 100xx Seriennummer – seltene frühe Version mit späteren Service-Updates
Diese Moog Minimoog Keyboard Reparatur umfasst die Überholung der Tastatur, neue Key Bushings,
erneuerte Kontakte und eine präzise Neueinstellung für zuverlässige Funktion und besseres
Spielgefühl. Bei diesem Gerät handelt es sich um einen frühen Moog Minimoog Model D mit
100xx Seriennummer – eine besonders gefragte frühe Version mit einigen technischen
Besonderheiten gegenüber späteren Revisionen.
Gleichzeitig deuten einzelne Komponenten darauf hin, dass Platinen möglicherweise zu einem
späteren Zeitpunkt ersetzt wurden oder das Instrument im Laufe der Jahre technische
Überarbeitungen und Revisionen erfahren hat.
So weisen verschiedene Trimmpotentiometer und Bedienelemente auf Bauteile hin, wie sie eher
ab der Mitte bis späten 1970er Jahre verwendet wurden. Auch einzelne Potentiometer stammen
offenbar aus späterer Produktion, was auf fachgerechte Servicearbeiten, Werksupdates oder den
Austausch verschlissener Komponenten schließen lässt.
Solche Maßnahmen waren bei intensiv genutzten Minimoogs nicht ungewöhnlich und dienten in vielen
Fällen der Betriebssicherheit, Stimmstabilität und langfristigen Spielfähigkeit des Instruments.
Dadurch verbindet dieses Exemplar den historischen Reiz eines sehr frühen Minimoog-Chassis mit
den praxisnahen Vorteilen späterer technischer Überarbeitungen.
Gefährlich: abgetrennter Schutzleiter beim Moog Minimoog
Bei der Überprüfung dieses frühen Moog Minimoog Model D wurde ein loser Schutzleiter im Netzstecker entdeckt. Solche Eingriffe findet man bei älteren Minimoog-Synthesizern häufiger, besonders bei Geräten, die über viele Jahre im Bühnenbetrieb eingesetzt wurden.
Vermutlich wurde der Schutzleiter abgeklemmt, um Brummprobleme oder Masseschleifen zu reduzieren. Das ist jedoch keine fachgerechte Lösung. Das Trennen des Schutzleiters kann im Fehlerfall gefährlich werden, da berührbare Metallteile des Instruments unter Spannung stehen können.
Der Schutzleiter ist ein wichtiger Bestandteil der elektrischen Sicherheit und darf nicht entfernt oder stillgelegt werden. Brummschleifen sollten stattdessen fachgerecht gelöst werden, zum Beispiel mit galvanisch trennenden DI-Boxen, korrekter Audioverkabelung oder einer gezielten Überprüfung der Stromversorgung und Erdung.
Im Rahmen der Minimoog Reparatur wurde der Schutzleiter wieder ordnungsgemäß angeschlossen und die elektrische Sicherheit des Instruments überprüft.
Moog Minimoog Keyboard Reparatur mit losem Schutzleiter im Netzstecker entdeckt

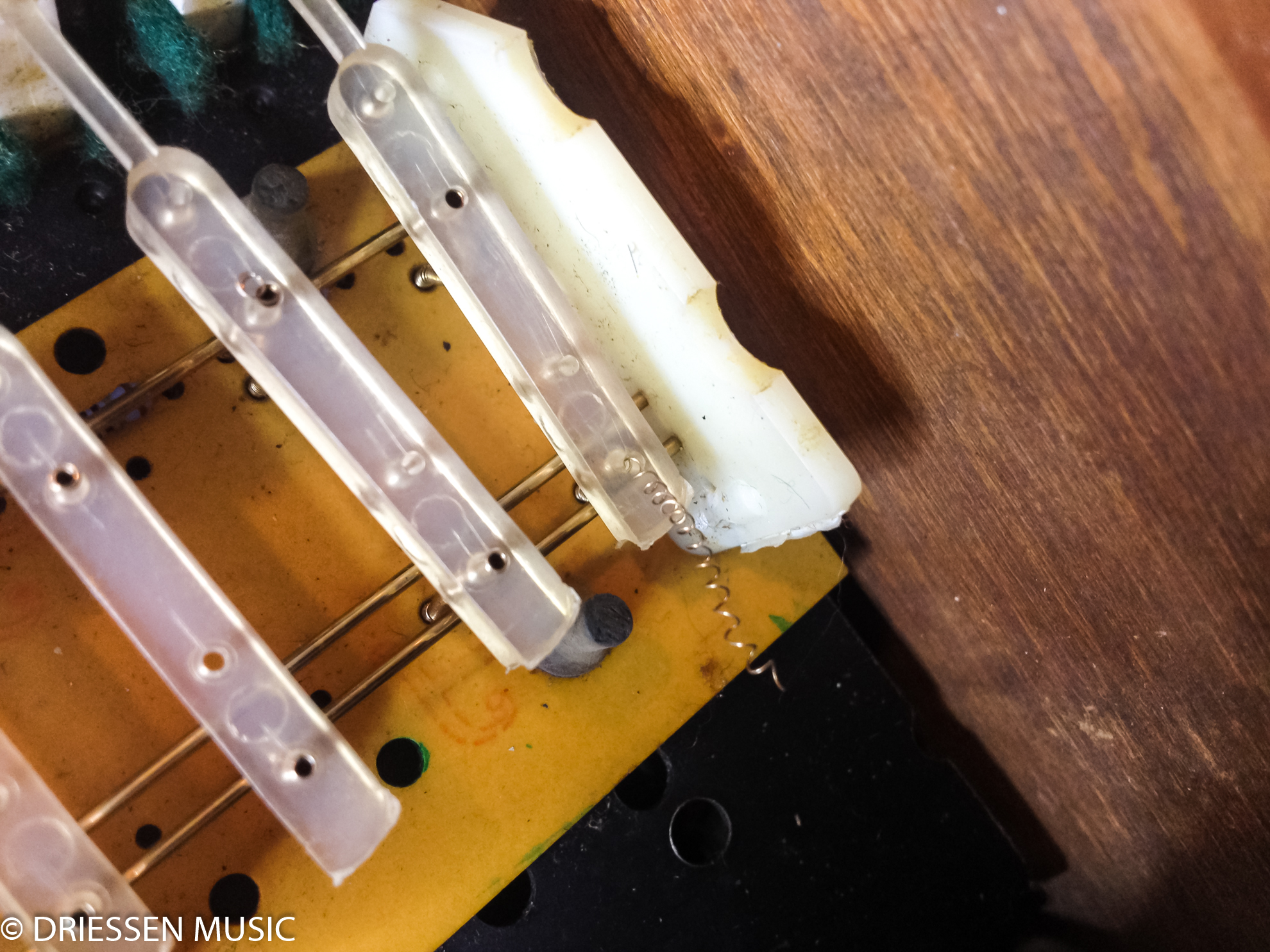

Moog Minimoog Keyboard Reparatur mit defekter Kontaktfeder an der Tastatur

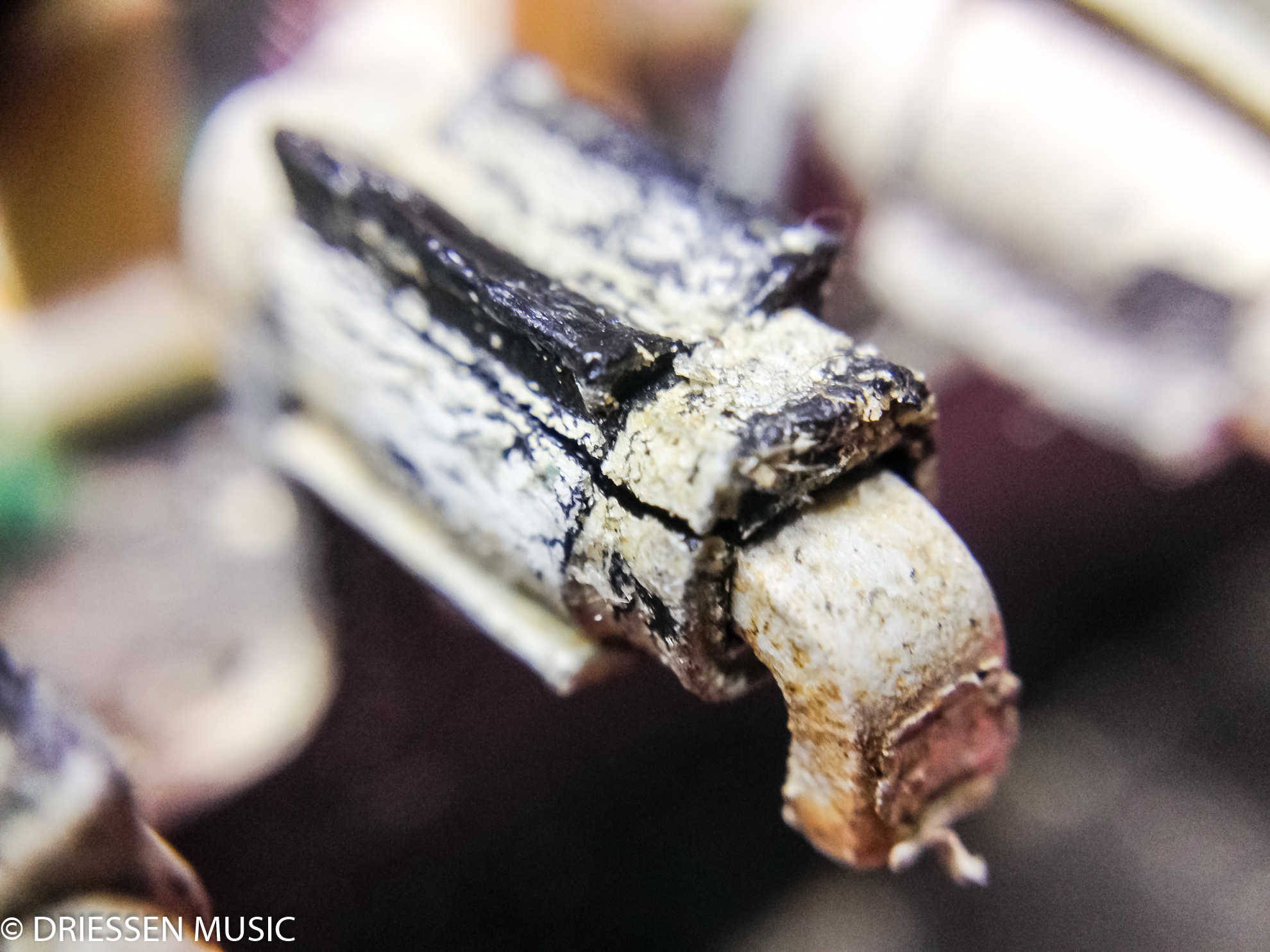

Moog Minimoog Keyboard Reparatur mit defekten Key Bushings an der Tastatur
Moog Minimoog Keyboard Reparatur mit neuen Key Bushings
Bei älteren Moog Minimoog Model D sind die Tastaturkontakte häufig verschlissen, teilweise überdehnt,
oxidiert oder mechanisch nicht mehr zuverlässig. Das führt oft zu Aussetzern, ungleichmäßigem Triggerverhalten
oder Noten, die nur sporadisch ausgelöst werden.
Bei diesem Minimoog mussten mehrere Kontaktfedern ersetzt werden, um die einwandfreie Funktion der Tastatur
wiederherzustellen. Zusätzlich wurde das Keyboard vollständig überarbeitet und neu eingestellt.
Im Rahmen eines professionellen Keyboard-Refurbishments sollten bei einem Minimoog in der Regel auch die
Key Bushings erneuert werden. Diese Gummilager trocknen im Laufe der Jahrzehnte aus, verhärten oder zerfallen
vollständig. Typische Folgen sind klappernde Tasten, seitliches Spiel und ein unpräzises Spielgefühl.
Auf dem Bild ist gut zu erkennen, wie stark ein Key Bushing bereits ausgetrocknet ist. Das Material hat
sichtbar an Elastizität verloren und bereits einen Riss gebildet. In diesem Zustand ist es meist nur eine
Frage der Zeit, bis sich weitere Teile lösen und als kleine Brösel im Inneren des Minimoog verteilen.
Nach der Überholung spielt sich die Tastatur wieder deutlich präziser, leiser und zuverlässig – ein wichtiger
Bestandteil jeder nachhaltigen Minimoog Reparatur und Wartung.
Warnhinweis
Sicherheitshinweis: Lebensgefährliche Spannungen
In elektronischen Geräten können lebensgefährliche Spannungen anliegen. Wenn du nicht genau weißt, was du tust, solltest du solche Arbeiten nicht selbst durchführen.
Das Arbeiten an solchen Geräten erfolgt auf eigene Gefahr.
Reparaturdokumentation und Service aus Düsseldorf
Ich dokumentiere ausgewählte Reparaturen als Referenz – für mich selbst, für meine Kunden und auch für interessierte Leser. In meiner Werkstatt in Düsseldorf repariere und restauriere ich Synthesizer mit Schwerpunkt auf Vintage-Synthesizern, Drumcomputern und anderem historischem Studio-Equipment.
Wenn dein Synthesizer ein technisches Problem hat oder eine gründliche Wartung benötigt, kannst du dich jederzeit gern bei mir melden.
