18. April 2026Roland System 700 Reparatur – Totalausfall, kein Ton
roland-system-700-reparatur-totalausfall-kein-ton
Roland System 700 Modular Synthesizer
Roland System 700 Reparatur: Dieses modulare Analog-Synthesizersystem war beim Kunden im Einsatz und fiel plötzlich vollständig aus. Es wurden keine Töne mehr erzeugt.
Ein solcher Totalausfall ohne Ton kann bei einem komplexen System wie dem Roland System 700 verschiedene Ursachen haben und erfordert eine systematische Fehlersuche.
Netzteil und typische Schäden durch Elektrolytkondensatoren
Die beiden Bilder zeigen einen Teil des Netzteils mit der sogenannten „Batterie“ von Elektrolytkondensatoren. Da keine Spannungen vorhanden waren, begann die Fehlersuche konsequenterweise im Netzteil.
Bereits zu diesem Zeitpunkt war absehbar, dass es sich nicht um eine einfache Reparatur handeln würde. Dem Kunden wurde daher empfohlen, sich auf eine umfassende Restauration einzustellen. Bei Geräten dieser Bauart sind in der Regel umfangreiche Arbeiten erforderlich, wie die Reinigung von Schaltern und Reglern sowie der Austausch gealterter Bauteile.
In diesem Bereich zeigt sich ein typisches Problem: Die Elektrolytkondensatoren wurden ursprünglich mit einem Kleber fixiert. Dieser wird im Laufe der Zeit selbst korrosiv und greift Leiterbahnen und Bauteile an.
Nach dem Entfernen der ersten Elkos wurden die Auswirkungen deutlich sichtbar. Korrosion, beschädigte Leiterbahnen und Rückstände des gealterten Klebers machen eine gründliche Reinigung und Instandsetzung zwingend erforderlich.
Modulweise Überarbeitung und Instandsetzung
Nachdem der Kunde einer umfassenden Restauration zugestimmt hatte, wurde das System konsequent modulweise überarbeitet.
Jedes Modul wurde einzeln ausgebaut, geprüft und in Stand gesetzt. Dazu gehörten je nach Zustand die Reinigung von Reglern und Buchsen, der Austausch gealterter Elektrolytkondensatoren sowie die Überprüfung und Nacharbeit von Lötstellen.
Anschließend erfolgte für jedes Modul ein Funktionstest in einer entsprechenden Testumgebung, bevor es wieder in das System integriert wurde.

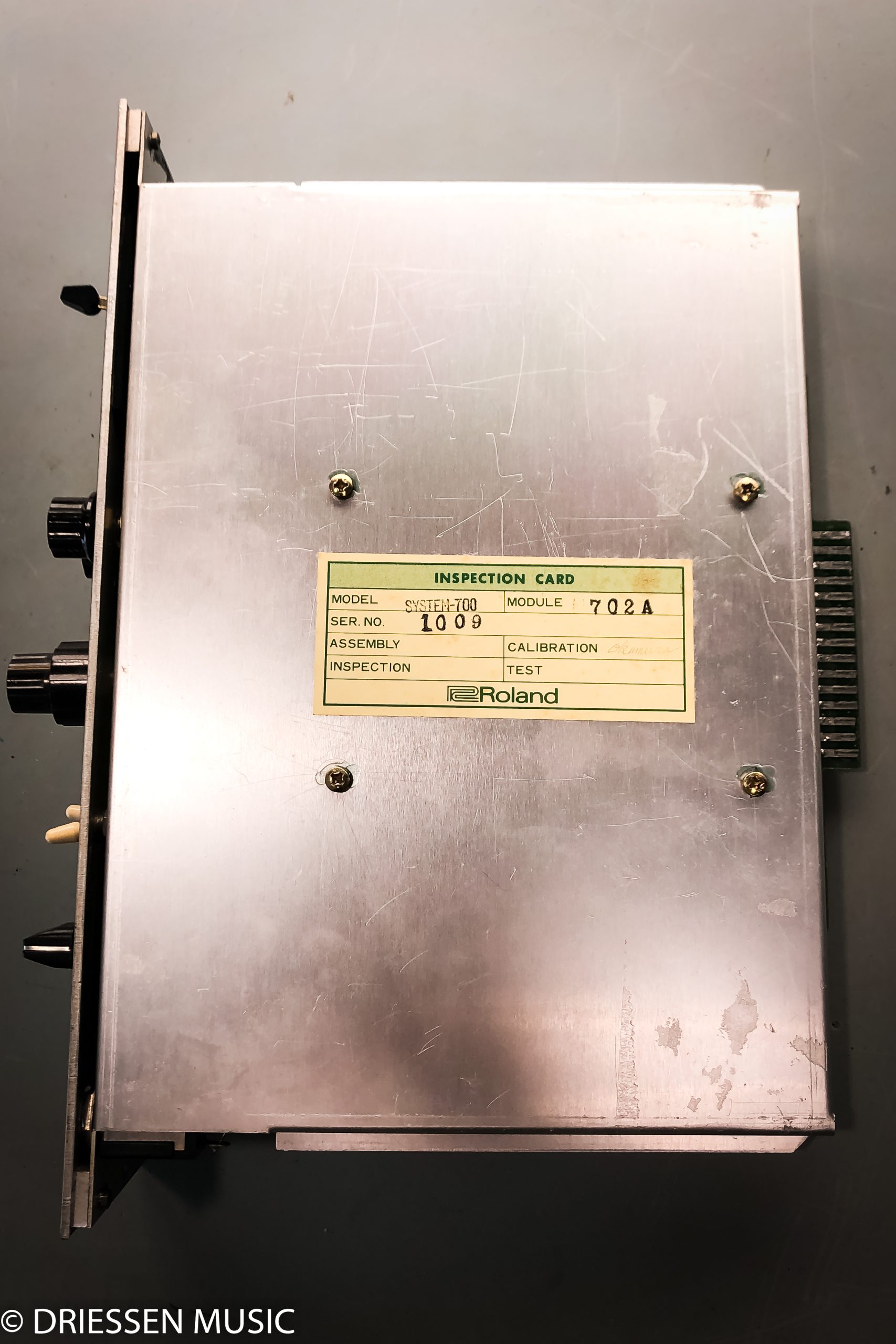

Die Bilder zeigen exemplarisch ein Modul im geschlossenen sowie im geöffneten Zustand.
Reinigung von Drehschaltern und Kontaktproblemen
Die beiden Bilder zeigen exemplarisch die Reinigung eines Drehschalters. Im Ausgangszustand waren die Kontakte stark oxidiert und dunkel angelaufen.
Solche Oxidationsschichten führen zu erhöhten Übergangswiderständen und damit zu unzuverlässigen oder komplett ausfallenden Funktionen.
Nach der gründlichen Reinigung zeigen sich die Kontaktflächen wieder metallisch blank und hochglänzend. Dadurch wird eine zuverlässige elektrische Verbindung wiederhergestellt.
Korrosion, Lötstellen und abschließende Arbeiten
Die Detailbilder zeigen typische Schäden im Bereich der Leiterbahnen. Durch ausgelaufene Elektrolytkondensatoren sind deutliche Korrosionsspuren sichtbar, die zu Unterbrechungen und Fehlfunktionen führen können.

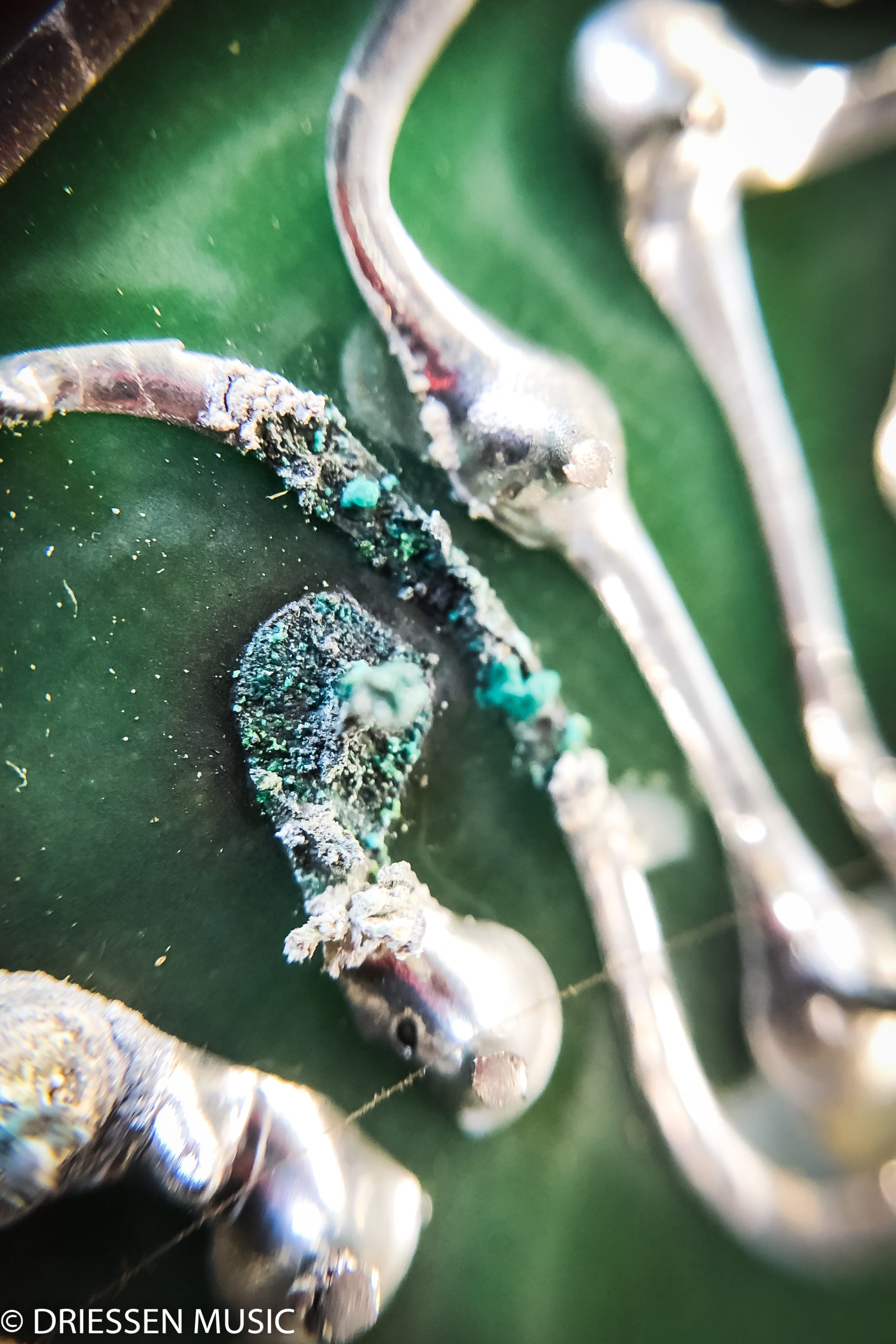

Auf einem der Bilder ist zudem die typische grüne Elektrolytreaktion zu erkennen. Diese Ablagerungen sind ein klares Zeichen für fortgeschrittene Korrosion und greifen sowohl Leiterbahnen als auch Lötstellen an.
Zusätzlich zeigten sich im Netzteilbereich auffällige Lötstellen. Diese können durch thermische Belastung oder hohe Ströme im Laufe der Zeit geschwächt werden und müssen entsprechend nachgearbeitet werden.
In diesem System waren durchgehend Matsushita-Elkos verbaut, die alle ersetzt wurden, um weitere Schäden zuverlässig zu verhindern.
Nach der Instandsetzung erfolgten die Kalibrierung und umfangreiche Funktionsprüfungen. Abschließend wurde das System im praktischen Einsatz getestet – inklusive Patchen und Sounddesign.
Typische Probleme und Aufwand einer Restauration
Das Roland System 700 zeigt, wie komplex die Instandsetzung solcher modularen Systeme sein kann. Typische Probleme sind gealterte Elektrolytkondensatoren, korrodierte Leiterbahnen, oxidierte Schalter und Buchsen sowie thermisch belastete Lötstellen.
Eine fachgerechte Restauration ist entsprechend zeit- und kostenintensiv. Jedes Modul muss einzeln geprüft, überarbeitet und anschließend wieder ins Gesamtsystem integriert werden. Hinzu kommen Kalibrierung, Funktionstests und die abschließende Feinabstimmung.
Gleichzeitig handelt es sich beim System 700 um ein seltenes und historisch bedeutendes Instrument mit entsprechend hohem Sammler- und Gebrauchswert. Eine sorgfältige Instandsetzung lohnt sich daher in den meisten Fällen, um die Funktion langfristig zu sichern und den Wert des Systems zu erhalten.
Gerade bei solchen Geräten zeigt sich, dass eine regelmäßige Wartung sinnvoll ist, um größere Schäden durch Alterung und Korrosion frühzeitig zu vermeiden.
