Akai S900 Reparatur: Netzteilfehler und kalte Lötstellen in einem 12-Bit-Klassiker
Der Akai S900 zählt zu den klassischen 12-Bit-Samplern der 1980er Jahre. Auch Jahrzehnte nach seiner Einführung wird er wegen seines charakteristischen Sounds noch immer in Studios eingesetzt.
Dieser Akai S900 arbeitete jedoch nicht mehr zuverlässig. Die Fehlersuche führte schließlich zu einem Defekt im Netzteil sowie mehreren kalten Lötstellen auf der Platine.
Akai S900: 12-Bit-Sampler mit eigenem Charakter
Der Akai S900 ist ein früher digitaler Sampler, der bis heute seinen festen Platz in vielen Produktionen hat. Sein Klang ist nicht neutral oder klinisch, sondern besitzt genau die Färbung, die viele Musiker an alten Samplern schätzen.
Gleichzeitig sind Geräte dieses Alters inzwischen natürlich wartungsbedürftig. Netzteile, Steckverbinder, Lötstellen und mechanisch belastete Baugruppen können nach Jahrzehnten Fehler verursachen, die sich nicht immer sofort eindeutig zuordnen lassen.
Fehlersuche im Netzteil

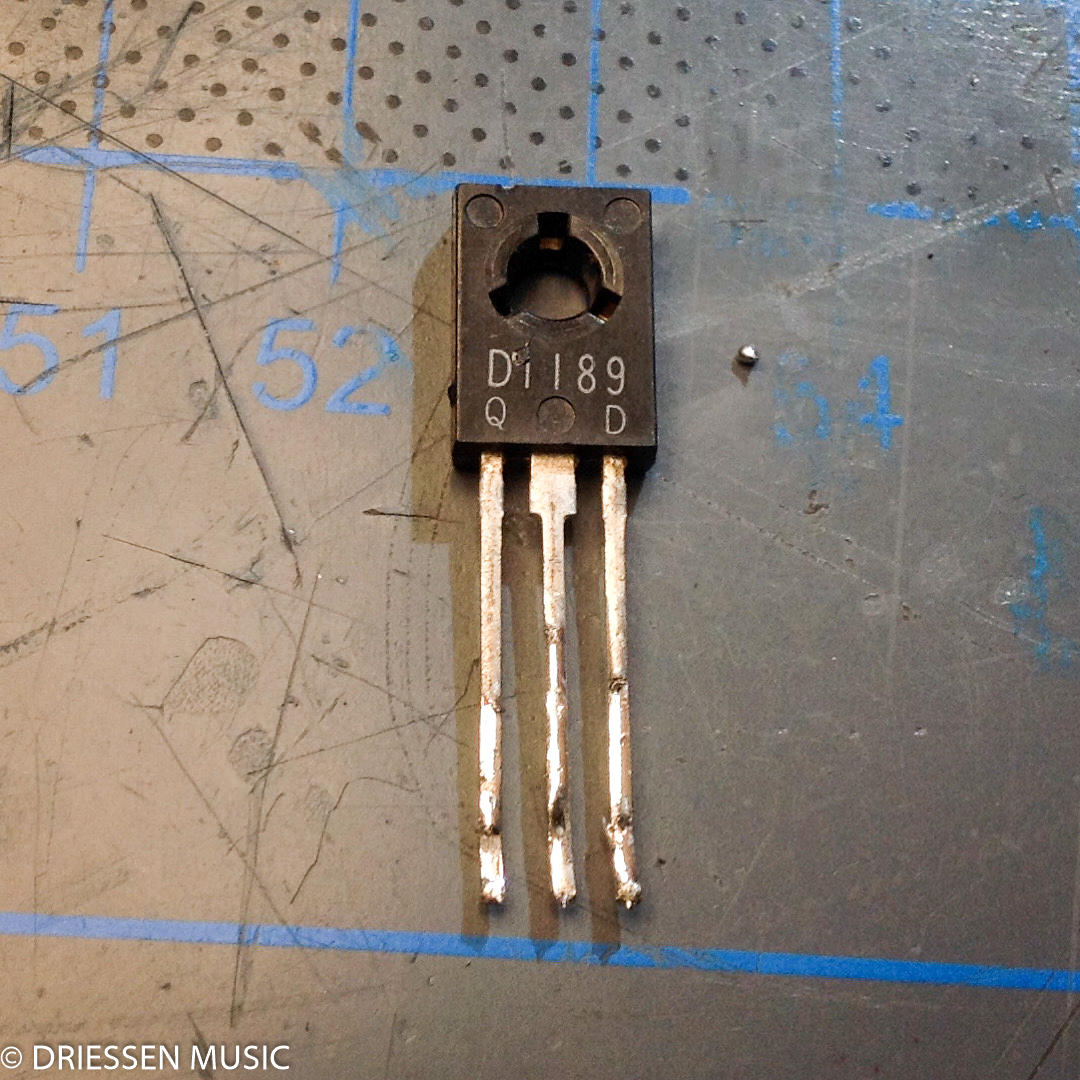

Bei der Untersuchung zeigte sich ein Fehler im Netzteil des Akai S900. Ein Pass-Transistor arbeitete nicht mehr korrekt und beeinträchtigte dadurch die Spannungsversorgung des Samplers.
Solche Bauteile übernehmen in linearen Netzteilen eine wichtige Aufgabe bei der Spannungsregelung. Wenn ein Pass-Transistor ausfällt oder nur noch sporadisch arbeitet, können instabile Betriebsspannungen, Startprobleme oder unterschiedlichste Fehlfunktionen die Folge sein.
Nach dem Austausch des defekten Transistors wurden die Versorgungsspannungen erneut überprüft. Das Netzteil arbeitete danach wieder zuverlässig innerhalb der vorgesehenen Werte.
Kalte Lötstellen als zusätzliche Fehlerquelle
Zusätzlich fanden sich mehrere kalte Lötstellen auf der Platine. Solche Fehler sind bei älteren Geräten besonders tückisch, weil sie je nach Temperatur, Erschütterung oder mechanischer Belastung nur sporadisch auftreten können.
Die betroffenen Stellen wurden sorgfältig nachgelötet. Erst durch die Kombination aus Netzteilreparatur und Beseitigung der kalten Lötstellen konnte der Sampler wieder zuverlässig in Betrieb genommen werden.
Abschließender Funktionstest und RAM-Check
Nach der Reparatur folgte ein ausführlicher Funktionstest. Dazu gehörte unter anderem der integrierte RAM-Test des Akai S900.
Arbeitsspeicherfehler können bei Samplern zu Abstürzen, fehlerhaften Samples oder Problemen beim Laden und Speichern von Daten führen. Der RAM-Test wurde erfolgreich abgeschlossen und bestätigte die einwandfreie Funktion des Systems.
Nach dem Austausch des defekten Pass-Transistors, dem Nachlöten der betroffenen Stellen und der abschließenden Kontrolle arbeitete der Akai S900 wieder zuverlässig.
Hinweis zu Arbeiten an elektronischen Geräten
In elektronischen Geräten können lebensgefährliche Spannungen anliegen. Wenn du nicht genau weißt, was du tust, solltest du solche Arbeiten nicht selbst durchführen.
Das Arbeiten an solchen Geräten erfolgt auf eigene Gefahr.
