Roland RE-501 Chorus Echo Reparatur Service
Roland RE-501 Reparatur - Motor läuft nicht
Beim Roland RE-501 Chorus Echo lief der Capstan-Motor nicht mehr an, sodass sich die Tape Loop nicht drehte.
Dieses Problem tritt bei älteren Tape Echos häufig auf und betrifft den gesamten Bandlauf.
Beim Roland RE-501 Chorus Echo lief der Capstan-Motor nicht mehr an,
sodass sich die Tape Loop nicht drehte. Dieses Problem tritt bei älteren
Tape Echos häufig auf und betrifft den gesamten Bandlauf.
Im Rahmen eines Roland RE-501 Chorus Echo Reparatur Service
wurde mir dieses Tape Echo von einem Kunden zugesendet.
Laut Fehlerbeschreibung: Band dreht sich nicht.
Gewünscht war eine vollständige Überprüfung und Instandsetzung aller relevanten
Baugruppen, insbesondere des Bandlaufs und des Capstan-Motors.
Roland RE-501 Tape Loop Reparatur Service
Verschlissene Bandschleife (Tape Loop)
Als erstes fiel der Zustand der Bandschleife (Tape Loop) auf. Sie war stark
verschlissen und die Klebestelle begann sich bereits zu lösen.
Verschlissene Tape Loops sind ein typisches Problem bei älteren Tape Echos
und führen häufig zu Verschmutzungen im Bandlauf.
Der Klebestreifen war nicht nur schräg aufgeklebt (kosmetisches Problem),
sondern überlappte zudem. Dadurch rieb sich bei jedem Umlauf Klebstoff am
Tonkopf ab, was zu Verschmutzungen im Tape Path führte.
Solche Probleme mit der Tape Loop sind bei alten Tape Echos keine Seltenheit.

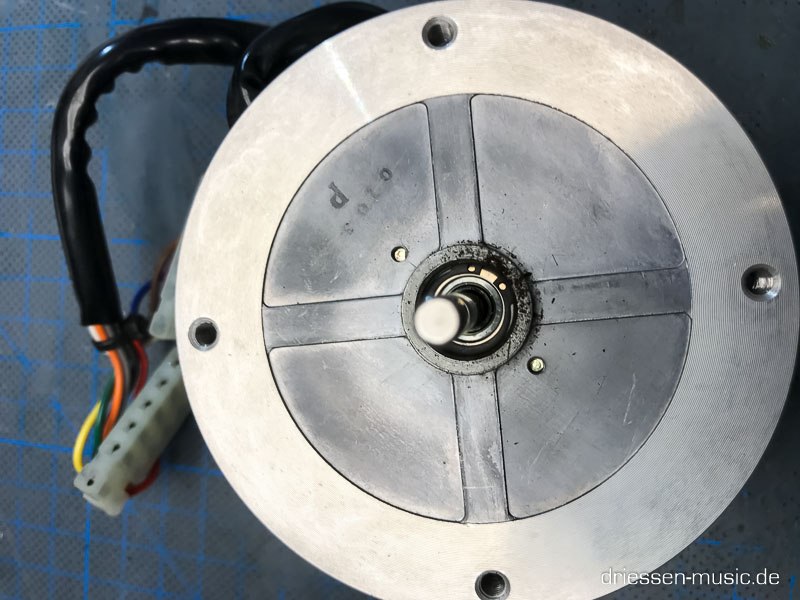

Roland RE-501 Service des Capstan-Motors
Service des Capstan-Motors
Der Capstan-Motor (Antriebsmotor) benötigte einen Service. Das Kugellager war
stark schwergängig („sticky“), wodurch der gesamte Bandlauf beeinträchtigt wurde.
Der Motor wurde vollständig zerlegt. Zum Entfernen der Sicherungsringe ist
passendes Werkzeug erforderlich. Zudem ist dabei sehr vorsichtiges und geduldiges
Vorgehen notwendig, um keine Bauteile zu beschädigen.
Alle Komponenten wurden gründlich gereinigt, neu geschmiert und anschließend
wieder fachgerecht montiert.
Ergebnis
Nach der Überarbeitung läuft der Motor wieder sauber und der Bandlauf
ist stabil. Das Gerät funktioniert wieder zuverlässig.
Repair Roland RE-501 Chorus Echo Reparatur Service
Restauration und weitere Auffälligkeiten
Da es sich um eine umfassende Restauration handelte, wurden sämtliche Filze
erneuert sowie alle Kugellager gereinigt und neu geschmiert.

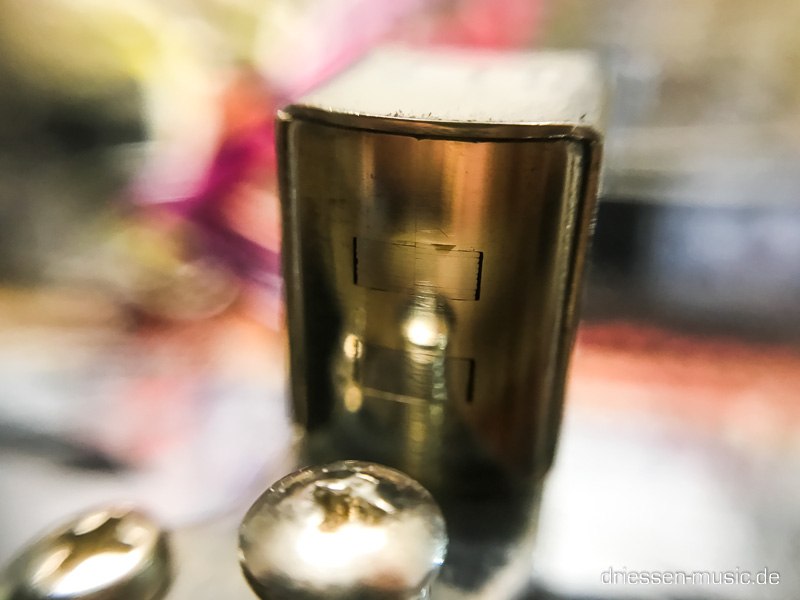

Die Tonköpfe wurden gereinigt, poliert und entmagnetisiert. Zusätzlich wurden
alle bandführenden Teile im Tape Path gründlich gesäubert. Die Elektrolytkondensatoren
(Elkos) wurden vorsorglich ersetzt und das Gerät insgesamt genauer überprüft.
Dabei fiel eine auffällige, schwarz verfärbte Stelle auf. An dieser Position
befand sich ursprünglich eine Drahtbrücke, die offenbar infolge eines Kurzschlusses
wie eine Sicherung reagiert hat.
Die Drahtbrücke war entsprechend zerstört.
Warnhinweis
Sicherheitshinweis: Lebensgefährliche Spannungen
In elektronischen Geräten können lebensgefährliche Spannungen anliegen. Wenn du nicht genau weißt, was du tust, solltest du solche Arbeiten nicht selbst durchführen.
Das Arbeiten an solchen Geräten erfolgt auf eigene Gefahr.
